Stromschienen-Bearbeitungszentrum / Schneid HBC-PC120

FaltenStanzenmobil

Übersicht

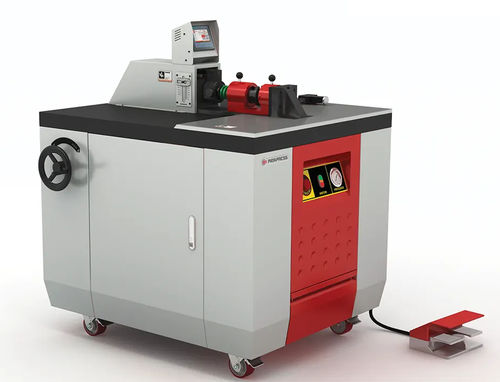

Die HBC-PC120 ist eine kompakte Werkstattmaschine für das Schneiden, Stanzen und Biegen von Sammelschienen aus Kupfer und Aluminium. Für kleine Werkstätten und mobile Einsatzorte ausgelegt, arbeitet die Maschine mit einem einzigen Hydraulikaggregat und Schnellwechselköpfen, so dass die Bearbeitungen nacheinander ausgeführt werden. Geeignet für Sammelschienen bis 120 × 12 mm; einphasige 220‑V‑Spannungsversorgung.

Hauptfunktionen

• Schneiden, Stanzen und Biegen von Kupfer‑ und Aluminium‑Sammelschienen (sequentielle Bearbeitung mit Kopfwechsel).
• Kabelfunktionen über spezialisierte Köpfe: Crimpen und Kabelschneiden (optional).
• Stanzen mit Standard‑Rundstempeln M6–M18; rechteckige und ovale Matrizen optional.
• Fünf Schnellwechselköpfe für raschen Wechsel zwischen den Bearbeitungen.
• Ausgelegt auf reproduzierbare Ergebnisse und wiederholbare Biegewinkel dank Encoder und elektronischem Biegecontroller.

Besondere Merkmale und Bedienelemente

• SPS/PLC‑Steuerung (Siemens‑Komponenten referenziert) und HMI zur Biegesteuung.
• Hochpräziser Encoder für konsistente Winkelsteuerung.
• Laser‑Zentrierfinder für präzise Bohrpositionierung.
• Hydraulikstation mit kombinierter Hoch-/Niederdruckpumpe und hochwertigen Ventilkomponenten.
• Schnellwechsel‑Werkzeugkonzept; Handrad zur Vertikalverstellung der Sammelschienenachse; Fußpedal für Armbewegung und Automatikbetrieb.

Technische Übersicht (Zusammenfassung)

• Modell: HBC-PC120 (Tabellenreferenz HBC-PC120-EH).
• Maximale Kapazität (Sammelschiene): 120 × 12 mm; max. Länge bis 4000 mm.
• Gesamtmotorleistung: 1,7 kW (andere Unterlagen nennen 1,5 kW).
• Max. Matrizen-/Stanzdurchmesser: ≤ Ø20 mm; Stanzbereich 4,5–20 mm.
• Biege-/Schneid-/Stanzkraft: 160 kN (angegeben).
• Breitenbereich: 15–120 mm; Dicke: 3–12 mm.
• Maschinengewicht: ca. 600 kg; Hauptabmessungen ca. 1200 × 1000 × 1365 mm (Tisch auch mit 100 × 120 × 101 cm angegeben).

Stromversorgung & Hydraulik

• Spannung: 220 V AC, einphasig; Frequenz: 50 Hz.
• Gesamtmotorleistung: 1,7 kW (siehe Hinweis oben).
• Hydrauliköl: ISO VG 68 (H68); Ölinhalt ca. 30 L.
• Pumpe/Ventile: kombinierte Hoch-/Niederdruckpumpe; gelistete Komponentenmarken.
• Max. Hydraulikdruck: in der Spezifikationstabelle 200 bar; an anderer Stelle 150 bar — noch zu bestätigen.

Elektronik & Steuerung

• PLC: Siemens‑Komponenten in der Stückliste genannt.
• HMI für Biegekontrolle (Displaygrößen in Spezifikation referenziert).
• Sensoren: Autonics aufgeführt; AC‑Schütz: Schneider aufgeführt.
• Industrie‑4.0‑Fähigkeit: Optionen für Konnektivität und Prozessrückmeldung.

Betrieb & Mechanik

• Ein einzelnes Hydraulikaggregat — es kann jeweils nur eine Station betrieben werden; Kopfwechsel erforderlich, um die Funktion zu ändern.
• Handrad für die vertikale Verstellung der Schienenachse; schneller Kopfwechsel minimiert Rüstzeiten.
• Fußpedal zur Steuerung der Armbewegung und für automatische Zyklusstart.
• Hubdaten (Zusammenfassung): Hub- und Geschwindigkeitsangaben in der Spezifikation (z. B. Schnittzylinderhub 88 mm; Stanzhub 38 mm; Biegehub 80 mm; typische Hubgeschwindigkeiten ~0,39 m/min).
• Montageart: Rollen zur Portabilität (Gewicht ~600 kg).

Bearbeitungsköpfe und Werkzeuge

• Schnittkopf — für Kupfer‑ und Aluminiumsammelschienen bis 120 × 12 mm; zugehörige Schneidmatrizen.
• Stanzkopf — Rundmatrizen M6–M18 Standard; Oval-/Rechteck‑Matrizen optional; Laser‑Zentrierfinder für präzises Bohren.
• Biegekopf — elektronischer Controller mit Encoder für wiederholbare Winkel.
• Kabel‑Crimpkopf — Kapazität in verschiedenen Dokumenten mit 300 mm² und 240 mm² angegeben (endgültige Kapazität zu bestätigen).
• Kabelschneidekopf — Schneiden bis 240 mm².

Anwendungen & Einsatzempfehlungen

• Kleine elektrische Werkstätten, Schaltschrankhersteller und Serviceteams, die eine kompakte 3‑in‑1‑Lösung für Sammelschienen benötigen.
• Mobil einsetzbare Arbeitsplätze und Fertigungsorte mit begrenztem Platzangebot.
• Geeignet, wenn sequentielle Bearbeitungen (schneiden/stanzen/biegen) akzeptabel sind und schneller Kopfwechsel eingesetzt wird.
