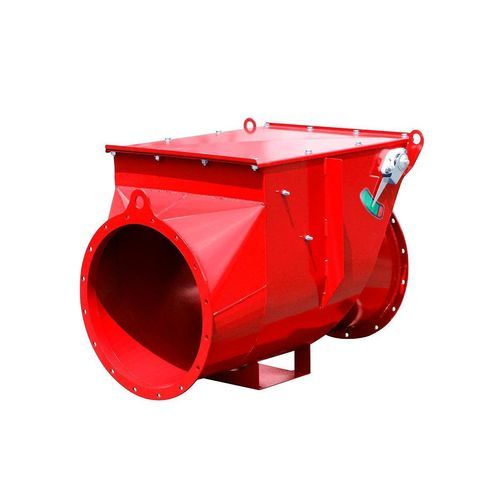

Klappenrückschlagventil ECV

Gasgeschweißtfür Industrieanwendung

Produktübersicht
Not-Rückschlagventile (ECV) sind dafür ausgelegt, die Ausbreitung von Flammen und Gasen zu unterbinden, wodurch strukturelle Schäden verhindert und das Bedienpersonal geschützt werden. Es handelt sich um passive Bauteile, die sich bei Überdruck oder Explosion automatisch aktivieren und dicht schließen, um den Rückfluss unerwünschter Gase oder Flammen zu verhindern. ECVs sind in allen Absaugsystemen mit Filtrationsgerät vorgeschrieben. Im Normalbetrieb bleibt das ECV-Sicherheitsventil offen und schränkt den Durchfluss nicht ein. Bei einer Explosion im Filtersystem sorgt Rückdruck dafür, dass das Ventil schließt und die Auswirkungen von Explosion und Feuer nicht über die Rohrleitung in Arbeitsbereiche zurücklaufen. Nach Aktivierung bleibt das Ventil geschlossen.

Zertifizierung
Das Sicherheits-Rückschlagventil ist nach ATEX EN16447 gegen die Ausbreitung einer Explosion in der Saugleitung zertifiziert, wie in der ATEX-Richtlinie 2014/34/EU gefordert.

Konstruktion und Materialien
ECVs werden aus Baustahl (lackiert blau RAL5010 oder rot RAL3020) oder Edelstahl (AISI304) gefertigt. Die Verbindungen sind geschweißt und verstärkt, um hohen Drücken standzuhalten.

Zubehör

• Sicherheits-Öffnungsblock
• Kontakt für geschlossene Position (Mikroschalter)
• Interner Sensor zur Materialstopp-Erkennung
• Dichtung in Silikon-Zelle
• Schalldämmung

Zusätzliche Sicherheitsoptionen
Im Rahmen einer schlüsselfertigen Lösung können firmeneigene Funkens- und Flammendetektoren sowie Löschanlagen geliefert werden, um Alarme auszulösen, das Absaugsystem abzuschalten und gegebenenfalls Brände zu löschen.

Technische Daten

• Zertifizierung: ATEX EN16447 (entsprechend der ATEX-Richtlinie 2014/34/EU)
• Funktion: Passives Not-Rückschlagventil zum Unterbinden der Ausbreitung von Flammen und Gasen
• Betrieb: Im Betrieb normalerweise offen; schließt automatisch bei Überdruck/Explosion und bleibt nach Aktivierung geschlossen
• Anwendung: Erforderlich bei Absaugsystemen mit Filtrationsgerät
• Materialien: Baustahl (lackiert RAL5010 oder RAL3020) oder Edelstahl AISI304
• Verbindungen: Geschweißt und verstärkt, um hohen Druck standzuhalten
• Optionale Zubehörteile: Sicherheits-Öffnungsblock, Mikroschalter für geschlossene Position, Materialstopp-Sensor, Silikon-Zell-Dichtung, Schalldämmung
• Optionale Systeme: Funkens- und Flammendetektion, Alarm-/Abschaltintegration und Löschsysteme (schlüsselfertige Optionen)
