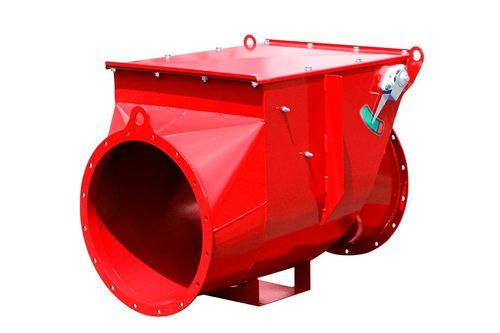

Rückschlagventil für Luft ECV

für Industrieanwendungfür ex-gefährdete AtmosphärenAnsaug

Übersicht
Notabsperrventile (ECV) sind so ausgelegt, dass sie die Ausbreitung von Flammen und Gasen stoppen, wodurch strukturelle Schäden verhindert und Bediener geschützt werden. Das Sicherheitsrückschlagventil ist gemäß ATEX EN16447 gegen die Ausbreitung einer Explosion in der Saugleitung zertifiziert, wie in der ATEX-Richtlinie 2014/34/EU gefordert. ECVs sind passive Sicherheitskomponenten, die sich im Falle von Überdruck oder Explosion automatisch aktivieren und dicht schließen, um den Rückfluss unerwünschter Gase oder Flammen zu verhindern.

Funktion / Betrieb
ECVs sind im Normalbetrieb geöffnet und begrenzen den Durchfluss nicht. Bei einer Explosion oder Rückdruck in einer Filtereinheit oder Rohrleitung schließt das Ventil, um zu verhindern, dass sich Explosion und Brand rückwärts durch die Rohrleitungen in Arbeitsbereiche ausbreiten. Nach Aktivierung durch Überdruck bleibt das Ventil geschlossen und verhindert so die rückwärtige Ausbreitung von Flammen und Gasen.

Anwendungen
ECVs sind in allen Absaugsystemen mit Filtereinheit erforderlich. Sie sind Teil von Sicherheitssystemen in explosionsgefährdeten Industrieumgebungen und dienen dem Schutz von Gebäuden und Personal.

Konstruktion & Materialien
ECVs werden aus unlegiertem Stahl (lackiert blau RAL5010 oder rot RAL3020) oder Edelstahl (AISI 304) gefertigt. Verbindungen sind geschweißt und verstärkt, um hohen Drücken standzuhalten.

Verfügbare Optionen / Varianten

• ECV mit Mikroschalter (Schlussstellung)
• ECV ohne Mikroschalter
• ECV für In-situ-Installation
• Zweite Designvariante (ECV 2nd design)
• Gezeigte Bilder/Varianten im Zusammenhang mit NRV (Rückschlagventil)

Zubehör (auf Anfrage)

• Sicherheits-Öffnungsblock
• Mikroschalter (Schlussstellung)
• Interner Sensor für Materialstopp
• Dichtung aus Silikonzelle
• Schallschutz

Zusätzliche Sicherheitssysteme
Im Rahmen schlüsselfertiger Lösungen können proprietäre Funken- und Flammendetektoren zur Alarmierung und Abschaltung des Abfallsystems geliefert werden; wo erforderlich, können Löschsysteme integriert werden, um das Brandrisiko weiter zu reduzieren.

Eigenschaften / Technische Daten

• Zertifizierung: ATEX EN16447 (konzipiert, um die Ausbreitung einer Explosion in der Saugleitung zu verhindern)
• Konformität: ATEX-Richtlinie 2014/34/EU
• Verwendungszweck: Absaugsysteme mit Filtereinheiten (verhindert Rückfluss von Flammen/Gasen)
• Betrieb: Passiv, automatische Aktivierung bei Überdruck; bleibt nach Aktivierung geschlossen
• Baumaterialien: Unlegierter Stahl (lackiert RAL5010 blau oder RAL3020 rot) oder Edelstahl AISI304
• Verbindungen: Geschweißt und verstärkt für hohe Druckbelastung
• Optionale Zubehörteile: Sicherheits-Öffnungsblock, Mikroschalter Schlussstellung, interner Sensor für Materialstopp, Silikonzell-Dichtung, Schallschutz
• Integration: Kompatibel mit Funken-/Flammendetektion und Rohrlöschsystemen als Teil schlüsselfertiger Sicherheitslösungen
