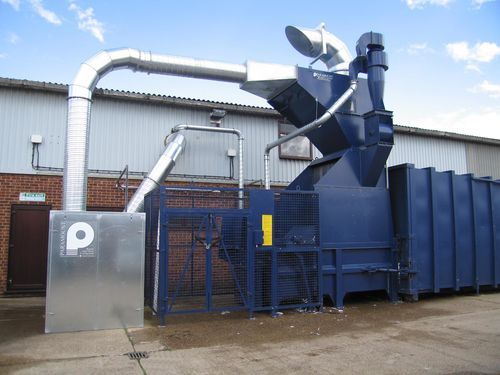

Zyklonentstauber Cyclone

Übersicht
Der Paramount Cyclone ist eine Zyklonabscheidereinheit zur Entfernung von Abfall und Staub aus einem Luftstrom ohne den Einsatz von Filtermedien. Durch Nutzung von Wirbelbewegungen und Schwerkraft trennt die Einheit Partikel aus der geförderten Luft ohne interne bewegliche Teile und eignet sich für zahlreiche industrielle Staubanwendungen.

Entwurf und Funktionsprinzip
Der Paramount Cyclone besteht aus einem oberen zylindrischen Gehäuse, einem tangentialen Einlass oben, einem unteren Konus und einer axialen Hülse als Austrittsöffnung für gereinigte Luft. Der tangentiale Eintrag staubbeladener Luft erzeugt eine starke Rotation; Zentrifugalkräfte treiben schwere Partikel nach außen an die Wand und nach unten in den Konus zur Entleerung.

Betrieb
Partikel werden nach außen zentrifugiert und laufen entlang der Zyklonwand nach unten zur Bodenaustragung, wo sie in einem Sammelbehälter, einem Verdichter oder einer Brikettierpresse aufgenommen werden. Die Luft im Kern kehrt die Richtung um und steigt durch die axiale Hülse als gereinigte Luft auf, die weiterverarbeitet oder abgeführt werden kann.

Konstruktion und Merkmale
Die Innenfläche ist komplett glatt und bewusst ohne Spiralführungen ausgeführt, um Verwicklungen von leichten Gewebsabschnitten zu vermeiden. Das Fehlen beweglicher interner Komponenten reduziert Wartungsaufwand und erhöht die Betriebssicherheit.

Optionale Zusatzausstattungen

• Ausgleichslüfter an der Austrittsöffnung für saubere Luft zur Unterstützung der Luftstromregelung (je nach Installation empfohlen).
• Externe schalldämmende Verkleidung mit schallabsorbierenden Materialien für geräuschempfindliche Bereiche.
• Nachgeschaltete Filtration (einschließlich HEPA), falls sehr feine Partikel verbleiben und zusätzliche Reinigung vor der Umluft erforderlich ist.

Anwendungen
Der Paramount Cyclone eignet sich für industrielle Umgebungen, die eine kostengünstige, zuverlässige Trennung von Staub und Partikeln erfordern, einschließlich der Handhabung leichter Gewebsabschnitte und der Abfallsammlung in Produktionsprozessen.

Technische Daten / Spezifikationen

• Typ: Zyklonische (Wirbel-) Abscheideeinheit
• Hauptkomponenten: oberer zylindrischer Körper, tangentialer oberer Einlass, unterer Konus, axiale Hülse (Austritt gereinigter Luft)
• Keine internen beweglichen Teile
• Innenraum: glatt (keine Spiralführungen) zur besseren Handhabung leichter Gewebsabschnitte
• Austragung: Bodenaustragung in Sammelbehälter, Verdichter oder Brikettierpresse
• Optional: Ausgleichslüfter an der sauberen Luftauslassöffnung
• Optional: externe schallabsorbierende Verkleidung
• Optional: nachgeschaltete Filtration (HEPA oder andere) für feine Partikel
• Vorteile: niedrige Kosten, zuverlässiger Betrieb, geringer Wartungsaufwand
