Staubabscheider

Zyklonfür Entstaubermit Dichtungszapfen

Übersicht
Cyclone ist eine zyklonische (Wirbel-) Abscheidereinheit zur Entfernung von Abfall und Staub aus einem Luftstrom, ohne primär auf Filtermedien angewiesen zu sein. Die Einheit besteht aus einem oberen kreisförmigen Gehäuse, einem oberen tangentialen Einlass und einem unteren Kegel. Ein zylindrisches Mittelrohr (thimble) ist auf der Achse des Zyklons montiert und reicht unterhalb des tangentialen Einlasses, damit gereinigte Luft austreten kann.

Betrieb
Staubbeladene Luft, die tangential eingeleitet wird, erzeugt einen Wirbel im Gehäuse. Partikel werden durch Zentrifugalkraft nach außen an die Wand gedrückt und bewegen sich nach unten zum Kegel. Wenn die Luft den zentralen Thimble erreicht, kehrt sie um und steigt auf; gereinigte Luft tritt durch das Mittelrohr aus, während abgesonderter Staub nach unten in einen Auffangbehälter, einen Verdichter oder eine Brikettieranlage abgeführt wird.

Konstruktionsmerkmale und Vorteile
Der Innenraum des Zyklons ist glatt und enthält keine spiralförmigen Führungen, die leichte, netzartige Besätze festhalten könnten. Das Design kommt ohne rotierende Teile aus (außer einem optionalen Ausgleichslüfter) und reduziert somit den Wartungsaufwand. Die optimierte innere Geometrie führt den Luftstrom so, dass Turbulenzen begrenzt und die Trennung verschiedener Partikelarten verbessert werden.

Optionale Ausstattungen

• Ausgleichslüfter an der sauberen Luftabfuhr zur Unterstützung des Betriebs.
• Externe schallabsorbierende Verkleidung für lärmsensible Anlagen.
• Nachgeschaltete Filtration (einschließlich HEPA), wenn sehr feiner Staub in der Austragung verbleibt.

Bilder (illustrativ)

• Funktionsprinzip des Cyclone
• Drehschleuse unter einem kleinen Cyclone

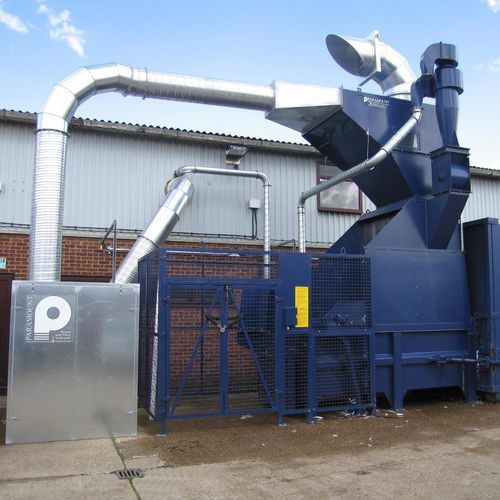

• Kleiner Zyklon: Abfall zum Verdichter über Drehschleuse

Eigenschaften / technische Daten

• Typ: Zyklonische (Wirbel-) Abscheidereinheit
• Konstruktion: Oberes kreisförmiges Gehäuse mit oberem tangentialen Einlass und unterem Kegel
• Saubere Luftabfuhr: Zentrales axiales Mittelrohr, das unter den tangentialen Einlass reicht
• Innenraum: Glatt, keine spiralförmigen Führungen (ausgelegt für leichte netzartige Besätze)
• Bewegliche Teile: Keine (sofern kein optionaler Ausgleichslüfter montiert ist)
• Austragungsoptionen: Auffangbehälter, Verdichter oder Brikettieranlage
• Optionale Zusätze: Ausgleichslüfter an der sauberen Luftabfuhr; externe Schallabsorptionsverkleidung; nachgeschaltete Filtration einschließlich HEPA falls erforderlich
