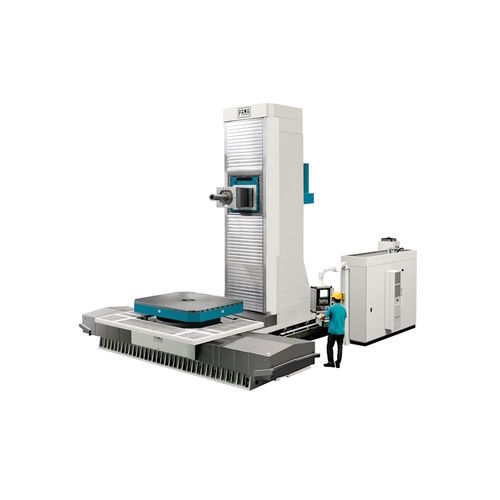

Bohr- und Fräszentrum / CNC SPEEDMAT RAM series

vertikalT-SäuleFahrständer

Übersicht
Die PAMA Speedmat RAM Bohr- und Fräszentren kombinieren hohe statische und dynamische Steifigkeit mit hydrostatischer Führung und thermischer Symmetrie für präzise Bearbeitung von kleinen bis mittelgroßen Bauteilen. Die T-Bauweise verfügt über eine verschiebbare Säule und einen fahrenden Tisch; verfügbar als Fräs- und als multitasking Fräs-/Dreh-Ausführung.

Konstruktion und Hauptmerkmale
Die Maschinenstruktur wurde mittels Finite-Elemente-Analyse optimiert, um Masseverteilung, Steifigkeit und thermisches Verhalten auszubalancieren. Der Ram wird hydrostatisch im Kopf geführt und nutzt ein Echtzeit-Feedback zur Kompensation thermischer Längenänderungen. Hydrostatisch gelagerte Rotationsachsen und Tischtlösungen gewährleisten Dämpfung und Steifigkeit direkt an der Quelle, was konstante Genauigkeit bei schweren Schnitten und langen Zyklen sichert.

Spindel- und Anbauoptionen

• W Kopf-ram: Bohrstange mit mechanischer Übersetzung
• WD Kopf-ram: Bohrstange mit Direct Drive
• MD Kopf-ram: Driver mit Direct Drive

Zusatzoptionen und Software
Konfigurierbar mit CNC-Aufsatzköpfen, Paletten-/Tischhandlingsystemen sowie automatischen Werkzeug- und Kopfwechslern. CNC-Steuerungen: Siemens, Heidenhain, Fanuc.

Technische Informationen (Zusammenfassung)
Die PAMA Speedmat RAM Baureihe deckt maximale Werkstückdurchmesser von 2200 bis 5000 mm ab. Wesentliche technische Daten: Achsverfahrwege, Tischgrößen und Tragfähigkeiten, Spindel-/Kopfoptionen und Schnellvorschübe der Linearachsen.

Tabellen (Werte und Bereiche)
ARBEITSBEREICH
X-Achsen-Verfahrweg (Tisch): 2200 - 5000 mm
Y-Achsen-Verfahrweg (Kopf): 1750 - 4000 mm
V-Achsen-Verfahrweg (Säule): 1500 - 4000 mm
Z-Achsen-Verfahrweg (Ram): 1200 / 1600 mm
Durchgangs-Ø: 2200 - 5000 mm

FRÄSTISCHE
Tisch- oder Palettengröße: 1250x1250 - 3000x3000 mm
Tragfähigkeit: bis zu 50000 kg
Schnellvorschub B-Achse: bis zu 6 rpm

DREHTISCHE
Tisch- oder Palettengröße: Ø1250 - Ø3500 mm
Tragfähigkeit: bis zu 32000 kg
Drehzahl: bis zu 300 rpm

W KOPF-RAM (Bohrstange mit Gangumschaltung)
Ram-Querschnitt: 430x430 mm
Bohrspindel-Durchmesser: 130 - 160 mm
W-Achse (Bohrspindel): 800 mm
Spindelübertragung: 2 Gänge
Spindelleistung (S1): 41 - 82 kW
Spindeldrehmoment (S1): 1389 - 3451 Nm
Spindeldrehzahl: 3000 - 4000 rpm

WD KOPF-RAM (Direct Drive Bohrstange)
Ram-Querschnitt: 430x430 mm
Bohrspindel-Durchmesser: 120 mm
W-Achse (Bohrspindel): 600 mm
Spindelübertragung: Direct Drive
Spindelleistung (S1): 66 kW
Spindeldrehmoment (S1): 1175 Nm
Spindeldrehzahl: 5000 rpm

MD KOPF-RAM (Direct Drive Driver)
Ram-Querschnitt: 430x430 mm
Spindelübertragung: Direct Drive
Spindelleistung (S1): 66 - 90 kW
Spindeldrehmoment (S1): 822 - 1175 Nm
Spindeldrehzahl: 6000 rpm

MERKMALE DER LINEARACHSEN
Schnellvorschub X, Y, V, Z Achsen: bis zu 40000 mm/min

Technische Merkmale

• Modellfamilie: SPEEDMAT RAM
• Maschinenstruktur: T-Bauweise mit verschiebbare Säule und fahrendem Tisch
• Maximaler Werkstückdurchmesser: 2200 - 5000 mm
• X-Achsen-Verfahrweg (Tisch): 2200 - 5000 mm
• Y-Achsen-Verfahrweg (Kopf): 1750 - 4000 mm
• V-Achsen-Verfahrweg (Säule): 1500 - 4000 mm
• Z-Achsen-Verfahrweg (Ram): 1200 / 1600 mm
• Ram-Querschnitt: 430x430 mm
• Frästisch-Größen: 1250x1250 - 3000x3000 mm
• Tragfähigkeit Frästische: bis zu 50000 kg
• Drehtisch-Größen: Ø1250 - Ø3500 mm
• Tragfähigkeit Drehtische: bis zu 32000 kg
• Schnellvorschub B-Achse: bis zu 6 rpm
• Schnellvorschub Linearachsen: bis zu 40000 mm/min
• Kopfoptionen: W, WD, MD (mechanische Gangwechsel / Direct Drive / Direct Drive driver)
• Spindelleistungsbereich: 41 - 90 kW je nach Kopf
• Spindeldrehmomentbereich: 822 - 3451 Nm je nach Kopf
• Spindeldrehzahlen: bis zu 6000 rpm je nach Kopf
• Hydrostatische Führung und hydrostatische Rotationsachsen für Dämpfung und Steifigkeit
• Thermische Symmetriemaßnahmen und Echtzeit-Kompensation der Ram-Längenänderung (patentiert)
• CNC-Optionen: Siemens, Heidenhain, Fanuc
