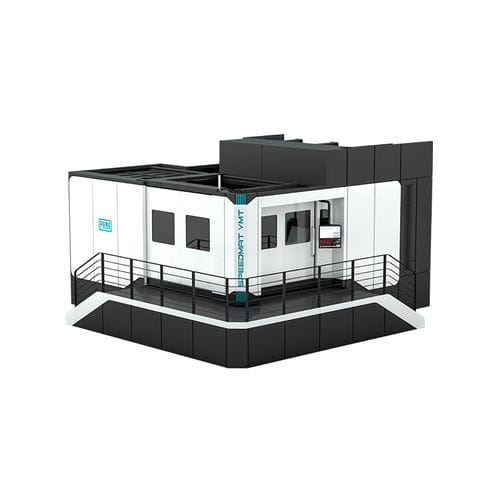

5-Achs-Bearbeitungszentrum SPEEDMAT VM series

vertikalmit mobilem TischPortal

Produktübersicht
Die PAMA SPEEDMAT VM Portal-Bearbeitungszentren verbinden hohe Dynamik und Steifigkeit mit hoher Werkstückpräzision für anspruchsvolle Anwendungen an kleinen und mittleren Bauteilen. Maschine mit fester Portalstruktur, verschiebbarer Quertraverse und fahrender Tisch. Erhältlich als Fräs-Version (SPEEDMAT VM) und als multitasking Fräs-/Dreh-Version (SPEEDMAT VMT).

Konstruktion und Konfiguration
Die Strukturen werden mittels Finite-Elemente-Analyse entwickelt, um Massen zu optimieren, statische und dynamische Steifigkeit zu erhöhen und thermische Symmetrie zu verbessern.

• Verfügbare Kopf-Lösungen: HVA-Kopf mit kontinuierlicher Achse, 45° geneigt
• Kopf mit kontinuierlicher Neigungsachse

Beide Köpfe sind mit elektronischen Spindeln in Hochgeschwindigkeits- und Hoch-Drehmoment-Ausführung verfügbar.

Tisch- und Spindeloptionen
Tischversionen: TR (Fräsen) für VM und TRT (Fräsen & Drehen) für VMT. Das patentierte Tischlagerkonzept von PAMA kombiniert Wälzlager mit hydrostatischer Unterstützung zur Steigerung von Tragfähigkeit und Genauigkeit.

Automatisierung, Aufsätze und Software
Optionen umfassen spezielle CNC-Aufsatzköpfe, Palettentische, automatische Werkzeug- und Aufsatzkopfwechsler. CNC-Steuerung konfigurierbar mit Siemens oder Heidenhain. Integrierte Sensoren, gesteuert durch PAMA-Software, ermöglichen unbeaufsichtigte Zyklen, Prozessüberwachung und Energieoptimierung.

Technische Informationen (Zusammenfassung)
Verfügbare maximale Werkstück-Durchmesser: 1500 mm, 2000 mm und 3000 mm.

Tische
VM (Arbeitsbereich und Tisch)
X-Achsen-Hub (Tisch): 1700 - 2700 mm
Y-Achsen-Hub (Spindel): 1500 - 2700 mm
Z-Achsen-Hub (Quertraverse): 1300 - 1700 mm
Schwenk-Durchmesser: 1500 - 3000 mm
Tisch / Palettengröße (VM): 1000 x 1000 - 2000 x 2000 mm
Tragfähigkeit (VM): bis zu 12.000 kg

VMT (Arbeitsbereich und Tisch)
X-Achsen-Hub (Tisch): 1700 - 2700 mm
Y-Achsen-Hub (Spindel): 1500 - 2700 mm
Z-Achsen-Hub (Quertraverse): 1300 - 1700 mm
Schwenk-Durchmesser: 1500 - 3000 mm
Tisch / Palettengröße (VMT): Ø1250 - Ø2200 mm
Tragfähigkeit (VMT): bis zu 8.000 kg
Drehzahl (VMT): bis zu 350 U/min

Spindel und Bett (Zusammenfassung)
Spindelübertragung: Direct Drive
Spindelleistung (S6-40%): 84 / 85 kW (zwei Konfigurationen)
Spindeldrehmoment (S6-40%): 901 / 450 Nm (zwei Konfigurationen)
Spindeldrehzahl: 8.000 / 12.500 U/min (Hochgeschwindigkeits- / Hochdrehmoment-Optionen)

Achsantriebe und Dynamik
Schnellfahrten Achsen X,Y,Z: bis zu 50.000 mm/min
Schnellfahrt Achse B: bis zu 10 U/min
Beschleunigung Achsen X,Y,Z: 3 m/s²

Bett A / HVA typische Drehmomente
SPEEDMAT VM (A / HVA Bett): Konturdrehmoment Achse A 4000 Nm; Klemm-Drehmoment Achse A 8000 Nm
SPEEDMAT VMT (A / HVA Bett): Konturdrehmoment Achse A 5000 Nm; Klemm-Drehmoment Achse A 10000 Nm

Technische Spezifikationen

• Produktfamilie: SPEEDMAT VM (auch als multitasking SPEEDMAT VMT erhältlich)
• Struktur: feste Portalstruktur mit verschiebbarem Querträger und fahrendem Tisch
• Verfügbare Werkstück-Durchmesser: 1500 mm, 2000 mm, 3000 mm
• X-Achsen-Hub (Tisch): 1700 - 2700 mm
• Y-Achsen-Hub (Spindel): 1500 - 2700 mm
• Z-Achsen-Hub (Quertraverse): 1300 - 1700 mm
• Tisch / Palettengröße (VM): 1000 x 1000 - 2000 x 2000 mm
• Tisch / Palettengröße (VMT): Ø1250 - Ø2200 mm
• Tragfähigkeit: bis zu 12.000 kg (VM), bis zu 8.000 kg (VMT)
• Drehzahl (VMT): bis zu 350 U/min
• Spindelübertragung: Direct Drive
• Spindelleistung (S6-40%): 84 / 85 kW
• Spindeldrehmoment (S6-40%): 901 / 450 Nm
• Spindeldrehzahl: 8.000 / 12.500 U/min
• Konturdrehmoment Achse A: 4000 Nm (VM) / 5000 Nm (VMT)
• Klemm-Drehmoment Achse A: 8000 Nm (VM) / 10000 Nm (VMT)
• Schnellfahrten Achsen X,Y,Z: bis zu 50.000 mm/min
• Beschleunigung Achsen X,Y,Z: 3 m/s²
• Schnellfahrt Achse B: bis zu 10 U/min
• Tischvarianten: TR (Fräsen), TRT (Fräsen + Drehen)
• Verfügbare Aufsatzköpfe: HVA (45° kontinuierliche Achse) und A-Kopf (kontinuierliche Neigungsachse)
• CNC: Siemens- oder Heidenhain-Optionen
• Patentiertes Tischlagerkonzept: kombiniert Wälzlager mit hydrostatischer Unterstützung
