Bohr- und Fräszentrum / CNC SPEEDMAT series

FahrständerMehrachsenfür große Werkstücke

Produktübersicht

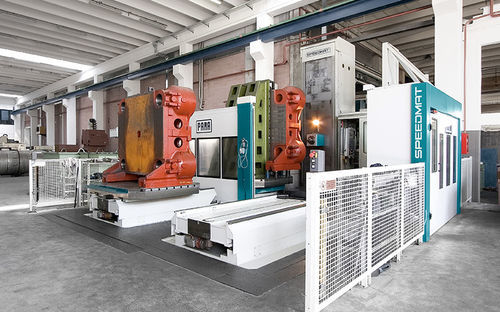

Die PAMA SPEEDMAT Bohrober- und Fräszentren verbinden Dämpfung und hohe Steifigkeit mit Präzision für schwere Zerspanung. Die Maschine hat eine T‑Struktur mit verfahrbarer Säule und verfahrbarem Tisch; die Säule ist thermisch symmetrisch mit einer zentralen Spindel für maximale geometrische Genauigkeit. Erhältlich als reines Fräszentrum oder als Multitasking‑Lösung mit Drehen.

Spindeloptionen

• W headstock: Bohrstange mit mechanischer (2‑gang) Übertragung
• WD headstock: Bohrstange mit Direct Drive Übertragung
• MD headstock: angetriebene Spindel mit Direct Drive

Konstruktion & Merkmale
Die Maschinenstrukturen wurden mittels Finite‑Elemente‑Analyse ausgelegt, um Massenverteilung, statische und dynamische Steifigkeit sowie thermische Symmetrie zu optimieren. W‑ und WD‑Bohrspindeln verfügen über ein Feedback‑System zur Kompensation thermischer Längenänderungen (PAMA‑Patent). Frästische sind mit hydrostatischen Drehachsen für hohe Steifigkeit und Dämpfung ausgestattet. Für Multitasking bieten TRT‑Hydrostattische Tische hohe Drehleistung. Die Vielseitigkeit lässt sich durch CNC‑Aufsatzköpfe, Palettentische, automatische Werkzeug‑ und Kopfwechsler erhöhen. CNC‑Steuerungen: Siemens, Heidenhain, Fanuc.

Technische Tabellen (Zusammenfassung)
Bereich der maximalen Werkstückdurchmesser: 2200 mm bis 5000 mm

ARBEITSBEREICH
X‑Achsenweg (Tisch): 2200 - 5000 mm
Y‑Achsenweg (Spindel): 1750 - 3750 mm
Z‑Achsenweg (Säule): 1500 - 4000 mm
Drehdurchmesser: 2200 - 5000 mm

FRÄSTISCHE
Tisch‑ oder Palettengröße: 1250x1250 - 3000x3000 mm
Tragfähigkeit: bis zu 50000 kg
Schnellgang Achse B: bis zu 6 rpm

DREHTISCHE
Tisch‑ oder Palettengröße: Ø1250 - Ø3500 mm
Tragfähigkeit: bis zu 32000 kg
Drehzahl: bis zu 300 rpm

W HEADSTOCK (Bohrstange mit Gangwechsel)
Bohrspindeldurchmesser: 130 - 160 mm
W‑Achse (Bohrspindel): 800 mm
Spindelübertragung: 2 Gänge
Spindelleistung (S1): 41 - 82 kW
Spindeldrehmoment (S1): 1389 - 3451 Nm
Spindeldrehzahl: 3000 - 4000 rpm

WD HEADSTOCK (Direct Drive Bohrstange)
Bohrspindeldurchmesser: 120 - 160 mm
W‑Achse (Bohrspindel): 600 - 800 mm
Spindelübertragung: Direct Drive
Spindelleistung (S1): 66 - 82 kW
Spindeldrehmoment (S1): 1175 - 2494 Nm
Spindeldrehzahl: 4000 - 5000 rpm

MD HEADSTOCK (Direct Drive Spindel)
Spindelübertragung: Direct Drive
Spindelleistung (S1): 66 - 90 kW
Spindeldrehmoment (S1): 822 - 2494 Nm
Spindeldrehzahl: 4000 - 6000 rpm

MERKMALE LINEARACHSE
Schnellfahrten Achsen X, Y, Z: bis zu 50000 mm/min

Modelle / Größen
Verfügbare Modellgrößen angegeben: 3000 - 3800 - 4600 - 5000

Technische Spezifikationen

• Bereich der maximalen Werkstückdurchmesser: 2200 mm – 5000 mm
• X‑Achsenweg (Tisch): 2200 – 5000 mm
• Y‑Achsenweg (Spindel): 1750 – 3750 mm
• Z‑Achsenweg (Säule): 1500 – 4000 mm
• Drehdurchmesser: 2200 – 5000 mm
• Frästisch‑Abmessungen: 1250x1250 – 3000x3000 mm
• Tragfähigkeit Frästisch: bis zu 50000 kg
• Schnellgang Achse B: bis zu 6 rpm
• Drehtisch‑Abmessungen: Ø1250 – Ø3500 mm
• Tragfähigkeit Drehtisch: bis zu 32000 kg
• Drehgeschwindigkeit: bis zu 300 rpm
• W headstock: Bohrspindeldurchmesser 130–160 mm; W‑Achse 800 mm; 2‑gang Übertragung; Leistung 41–82 kW; Drehmoment 1389–3451 Nm; Drehzahl 3000–4000 rpm
• WD headstock: Bohrspindeldurchmesser 120–160 mm; W‑Achse 600–800 mm; Direct Drive; Leistung 66–82 kW; Drehmoment 1175–2494 Nm; Drehzahl 4000–5000 rpm
• MD headstock: Direct Drive; Leistung 66–90 kW; Drehmoment 822–2494 Nm; Drehzahl 4000–6000 rpm
• Schnellfahrten linearer Achsen: bis zu 50000 mm/min
