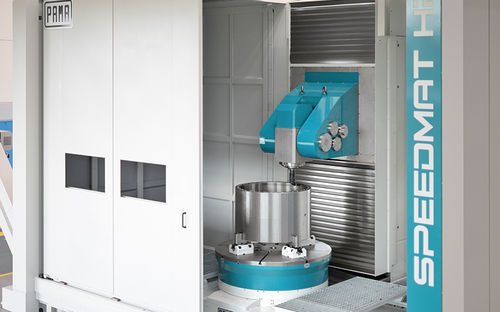

5-Achs-Bearbeitungszentrum SPEEDMAT HP

mit schwenkbarer SpindelFahrständermit mobilem Tisch

Übersicht
Die PAMA SPEEDMAT HP Bearbeitungszentren verbinden Dämpfung, hohe Dynamik und Steifigkeit für präzise Bearbeitung von kleinen und mittelgroßen Bauteilen. Erhältlich als reine Fräsmaschine (HP) und als Multitasking-Version mit Fräsen und Drehen (HPT) für anspruchsvolle industrielle Anwendungen mit großen Durchmessern und hohen Lasten.

Aufbau und Varianten
Die Maschinen besitzen eine T‑Struktur mit beweglicher Säule und verfahrbarem Tisch. Die thermisch symmetrische Säule mit zentralem Spindelstock gewährleistet wiederholgenaue Präzision. Produktfamilien: SPEEDMAT HP (Fräsen) und SPEEDMAT HPT (Fräsen + Drehen).

Verfügbare Aufsatzköpfe

• HVA-Kopf mit kontinuierlich geneigter Achse 45°
• AHD-Kopf mit kontinuierlich kippbarer Achse

Konstruktion und Optionen
Die Strukturen wurden mittels Finite-Elemente-Analyse ausgelegt, um Massen zu optimieren und hohe statische und dynamische Steifigkeit sowie verbesserte thermische Symmetrie zu garantieren. Frästische sind mit hydrostatischen Drehachsen für maximale Steifigkeit und Dämpfung ausgestattet. Patentierte PAMA-Hybrid-TRT-Tische kombinieren Wälzlager mit hydrostatischer Unterstützung für Multitasking-Anforderungen. Optionen: CNC-Aufsatzköpfe, Paletten-/Tischsysteme, automatische Werkzeug- und Kopfwechsler. CNC-Steuerungen: Siemens, Heidenhain, Fanuc.

Technische Daten — SPEEDMAT HP Baureihe
Die SPEEDMAT HP Baureihe deckt Werkstückdurchmesser von 2200 mm bis 4600 mm ab.

HP - Modelle
HP1 - HP2 - HP3 - HP4 - HP5 - HP6 - HP7

ARBEITSBEREICH
X-Achsen-Verfahrweg (Tisch): 2200 - 4600 mm
Y-Achsen-Verfahrweg (Spindel): 1700 - 3500 mm
Z-Achsen-Verfahrweg (Säule): 2000 - 3200 mm
Schwenkdurchmesser: 2200 - 4600 mm

FRÄSTISCHE
Tisch- oder Palettengröße: 1000x1000 - 2000x2500 mm
Tragfähigkeit: bis zu 35000 kg
Schnellhub Achse B: bis zu 10 rpm

HVA SPINDELSTOCK (HP)
Spindelübertragung: Direct Drive
Spindelleistung (S1): 74 kW
Spindeldrehmoment (S1): 609 / 286 Nm
Spindeldrehzahl: 8000 / 12500 rpm
A-Achse Konturmoment: 4000 Nm
A-Achse Klemmmoment: 8000 Nm

AHD SPINDELSTOCK (HP)
Spindelübertragung: Direct Drive
Spindelleistung (S1): 55 / 66 / 105 kW
Spindeldrehmoment (S1): 750 / 320 / 1035 Nm
Spindeldrehzahl: 6000 / 12000 / 6000 rpm
A-Achse Konturmoment: 8000 Nm
A-Achse Klemmmoment: 12000 Nm

MERKMALE DER LINEAREN ACHSEN (HP)
Schnellhub X, Y, Z Achsen: bis zu 50000 mm/min

Technische Daten — SPEEDMAT HPT Baureihe
HPT - Modelle
HPT1 - HPT2 - HPT3 - HPT5

ARBEITSBEREICH (HPT)
X-Achsen-Verfahrweg (Tisch): 2200 - 3800 mm
Y-Achsen-Verfahrweg (Spindel): 1700 - 3000 mm
Z-Achsen-Verfahrweg (Säule): 2000 - 3200 mm
Schwenkdurchmesser: 2200 - 3800 mm

DREHTISCHE (HPT)
Tisch- oder Palettengröße: Ø1250 - Ø2500
Tragfähigkeit: bis zu 15000 kg
Drehzahl: bis zu 350 rpm

HVA SPINDELSTOCK (HPT)
Spindelübertragung: Direct Drive
Spindelleistung (S1): 74 kW
Spindeldrehmoment (S1): 609 / 286 Nm
Spindeldrehzahl: 8000 / 12500 rpm
A-Achse Konturmoment: 4000 Nm
A-Achse Klemmmoment: 8000 Nm

AHD SPINDELSTOCK (HPT)
Spindelübertragung: Direct Drive
Spindelleistung (S1): 55 / 66 / 105 kW
Spindeldrehmoment (S1): 730 / 320 / 1035 Nm
Spindeldrehzahl: 6000 / 12000 / 6000 rpm
A-Achse Konturmoment: 8000 Nm
A-Achse Klemmmoment: 12000 Nm

MERKMALE DER LINEAREN ACHSEN (HPT)
Schnellhub X, Y, Z Achsen: bis zu 50000 mm/min

Technische Spezifikationen

• Produkt: 5-Achs-Bearbeitungszentren — Fräs- und Multitasking Fräs-/Dreh-Varianten
• Aufbau: T-Typ mit beweglicher Säule und verfahrbarem Tisch; thermisch symmetrische Säule
• Werkstückdurchmesser (HP): 2200 - 4600 mm
• Werkstückdurchmesser (HPT): 2200 - 3800 mm
• Tisch-/Palettengrößen (HP): 1000x1000 - 2000x2500 mm
• Tisch-/Palettengrößen (HPT Drehen): Ø1250 - Ø2500
• Tragfähigkeit (Frästische HP): bis zu 35000 kg
• Tragfähigkeit (Drehtische HPT): bis zu 15000 kg
• Spindelleistung (Beispiele): HVA 74 kW; AHD 55/66/105 kW
• Spindeldrehzahlen (Beispiele): 6000 / 8000 / 12000 / 12500 rpm (je nach Kopf und Konfiguration)
• A-Achse Konturmoment: bis zu 8000 Nm (typisch)
• A-Achse Klemmmoment: bis zu 12000 Nm (AHD)
• Schnellhub lineare Achsen: bis zu 50000 mm/min
• CNC-Steuerungen verfügbar: Siemens, Heidenhain, Fanuc
