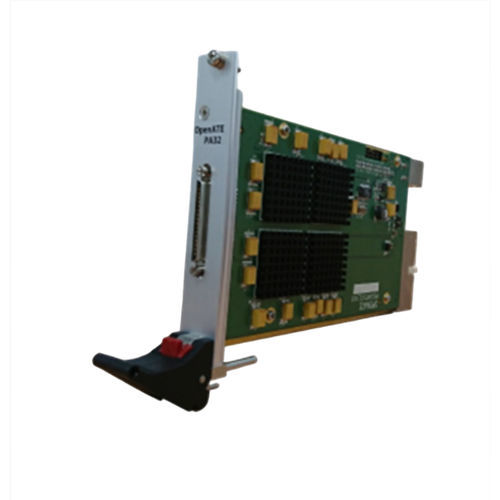

Digitale E/A-Karte PA32S

Serie32 E/APXI

Der PA32S stellt ein neues Niveau an Leistung und Fähigkeiten für PXI-basierte digitale Messgeräte dar. Basierend auf der bewährten Architektur des PE32 bietet die PA32S eine leistungsstarke Pin-Elektronik und einen verbesserten Timing-Generator in einem kompakten 3U-PXI-Formfaktor. Jede Karte kann als eigenständiges digitales Subsystem fungieren. Bei Bedarf können mehrere Karten miteinander verbunden werden, wobei bis zu 512 bidirektionale Pins (16 Karten) unterstützt werden. Der PA32S unterstützt auch einen tiefen Musterspeicher mit 32 M On-Board-Vektorspeicher mit dynamischer Steuerung pro Pin und Testraten bis zu 33 MHz. Mit dem neuen 32M-Erfassungs-/Protokollspeicher kann der PA32S 32 Kanäle erfassen und protokollieren. Merkmale Der PA32S unterstützt -0,5V ~ +5V VIH VIL pro Kanal VOH/VOL pro zwei Kanäle und PMU pro Kanal. Der PA32S bietet 16 Timing-Sets, 2 Treiber TG Edges, 2 Strobe TG Edges. es werden 2 Formatsätze, die im laufenden Betrieb geändert werden können, und vier Antriebsdatenformate unterstützt: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement), wodurch eine Vielzahl von Buszyklen und Wellenformen zum Testen von Produkten auf Board- und Box-Ebene flexibel erstellt werden können. 8 100MHz 32bit TMU für Frequenzmessungen. I2C/SPI-Daten-Engine für den Zugriff auf die serielle Schnittstelle. Quad-Sites-Muster können 32-Kanal-Muster als 4-Site-8-Kanal-Muster ausführen. Mit 96MHz Referenztakt ist die Erzeugung von 2,4MHz Mustern für Mikrofongeräte möglich. On-Board-Speicher Der PA32S bietet 32 M an Vektorspeicher pro Kanal. Programmierbare Musterzykluszeiten bis zu 232 oder unendlich. Es gibt Mustersymbole einschließlich 0, 1, L, H, X. Kompatibilität Alle OpenATE Interfaces PXI-Karten entsprechen der PXI-Spezifikation 2.0 (Ausgabe Aug. 2000)
