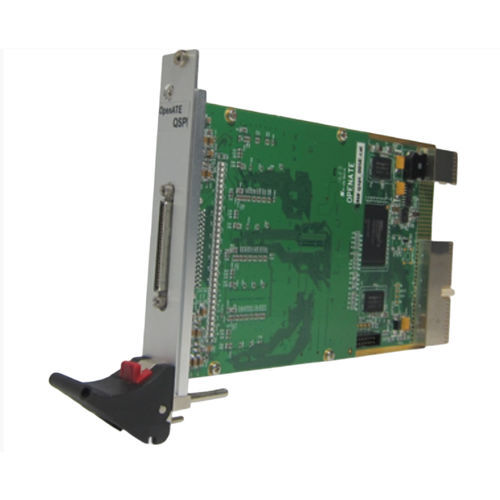

Digitale E/A-Karte QSPI

USB64 E/APXI

Das QSPI ist ein Multifunktionsgerät für PXI-basierte digitale Messgeräte. Die QSPI bietet eine leistungsstarke Pin-Elektronik, 4 I2C-Master und 4 32-Bit-Zähler und 4 Taktgeneratoren in einem kompakten 3U-PXI-Formfaktor. Jede Karte kann als Vierfach-I2C/SPI-Gerätetester fungieren, mehrere Karten können zusammengeschaltet werden und unterstützen bis zu 64 Standorte. Der QSPI unterstützt auch einen tiefen Musterspeicher mit 32M Vektorspeicher auf der Karte mit dynamischer Richtungssteuerung pro Pin und mit Testraten bis zu 10 MHz. Merkmale Der QSPI unterstützt -1 ~ +10 VOH VOL VIH VIL pro Kanal und 32 PMU pro Board. Das QSPI bietet 1 Timing-Set, 2 Treiber-TG-Edges, 2 Strobe-TG-Edges und vier Treiberdatenformate werden unterstützt. RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement), die eine Vielzahl von Buszyklen und Wellenformen zum Testen von Produkten auf Platinen- und Gehäuseebene flexibel gestalten können. On-Board-Speicher Der QSPI bietet 32 M an Vektorspeicher pro Site. Programmierbare Musterzykluszeiten bis zu 232 oder unendlich. Es gibt Mustersymbole einschließlich 0, 1, L, H, X, Z, J, Q. Kompatibilität Alle OpenATE Interfaces PXI-Karten entsprechen der PXI-Spezifikation 2.0 (Ausgabe Aug. 2000) Software Das QSPI wird mit API und Pattern Editor geliefert. Der Pattern Editor ist ein Software-Tool zur Bearbeitung von Testmustern. Anwendung - Automatische Testgeräte (ATE) - Digitaler Funktionstest für Verbraucher - Digitale Mustererstellung - I2C-Salve-Gerätetest
