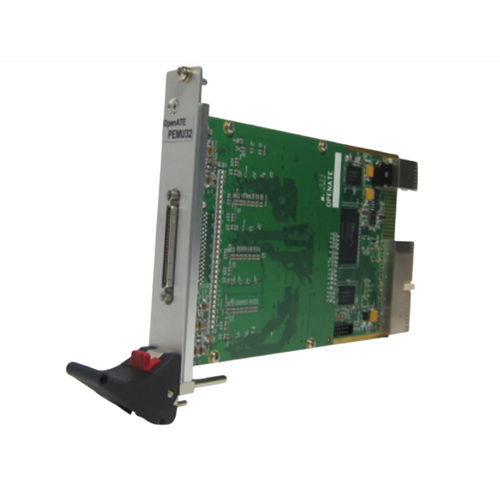

Digitale E/A-Karte PEMU32

PXI32 E/A3U

Die PEMU32 stellt eine neue Stufe der MULTIFUNKTION für PXI-basierte Messgeräte dar. Basierend auf der bewährten Architektur des PE32 bietet die PEMU32 Hochspannungs-PMU/DPS und Pin-Elektronik in einem kompakten 3U-PXI-Formfaktor. Jede Karte kann als eigenständiges digitales Subsystem fungieren oder, falls erforderlich, können mehrere Karten miteinander verbunden werden, wobei bis zu 256 bidirektionale Pins (8 Karten) unterstützt werden. Die PEMU32 unterstützt auch einen tiefen Musterspeicher mit 32 M On-Board-Vektorspeicher mit dynamischer Richtungssteuerung pro Pin und mit Testraten bis zu 10 MHz. Die PEMU32 unterstützt -1 ~ +10 VOH VOL VIH VIL pro Kanal und 32 PMU/4 DPS pro Karte. Die PEMU32 bietet 4 Timing-Sets, 2 Treiber-TG-Edges, 2 Strobe-TG-Edges. 1 Formatsatz mit sechs Antriebsdatenformaten wird unterstützt: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), NRO (Non Return To One), SBC (Surround By Complement), NF (no format), die Flexibilität bieten, um eine Vielzahl von Buszyklen und Wellenformen zum Testen von Produkten auf Board- und Box-Ebene zu erstellen. 8 PMU können zu Hochstrom DPS. 100MHz 32-Bit-Zähler für die Frequenzmessung. On-Board-Speicher Die PEMU32 bietet 32 M Vektorspeicher pro Kanal. Programmierbare Musterzykluszeiten bis zu 232 oder unendlich. Es gibt Mustersymbole einschließlich 0, 1, L, H, X, Z, J, Q. 32 M Fehlerprotokoll oder Erfassung für jeden Kanal. Kompatibilität Alle OpenATE Interfaces PXI-Karten entsprechen der PXI-Spezifikation 2.0 (Ausgabe Aug. 2000) Software Die PEMU32 wird mit API und Pattern Editor geliefert. Der Pattern Editor ist ein Software-Tool zur Bearbeitung von Testmustern. Anwendung - Automatische Testgeräte (ATE) - Digitaler Funktionstest für Verbraucher - Digitale Mustererstellung/Erfassung
