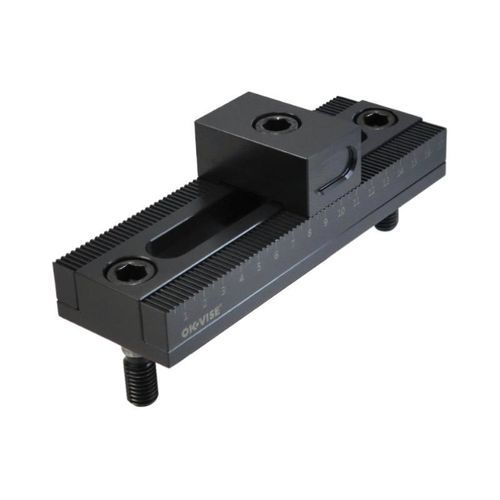

Rechteckiger anschlag GS-SA1

Beschreibung
Dieses Modul ist als einstellbarer Anschlag konzipiert, wenn zwei Werkstücke mit einer mittig angeordneten Spannzwinge eingespannt werden. Es ermöglicht variable Positionierung auf modularen Rasterspannvorrichtungen zur Aufnahme unterschiedlicher Werkstücklängen. Beispielsweise ist bei einem Raster von 50×50 mm eine minimale Verstellbarkeit von 50 mm erforderlich, um alle Werkstückgrößen zu spannen.

Details (Tabelle)

• Typen: GS-SA1, GS-SA2
• GS-SA1 — A: 15–75 mm; B: 100 mm; C: 125 mm; Gewicht ca.: 1.410 g; 3D STEP- und PDF-Zeichnungen verfügbar
• GS-SA2 — A: 15–125 mm; B: 150 mm; C: 175 mm; Gewicht ca.: 1.740 g; 3D STEP- und PDF-Zeichnungen verfügbar

Bilder auf der Produktseite

• Hauptbild: GS-SA2_01.png (800×800)
• Weitere Bilder auf der Seite (illustrativ): GS-SXY_D-1.webp, IMG_4681-scaled, GRID_2B-scaled

Technische Merkmale / Spezifikationen

• Produktfamilie: Einstellbares Anschlagmodul für OK-VISE® Grid System
• Funktion: einstellbares Anschlagmodul, geeignet zum Spannen von zwei Werkstücken mit einer einzigen mittleren Spannvorrichtung
• Konstruktionshinweis: Bei einem Raster 50×50 mm ist eine Mindestverstellbarkeit von 50 mm erforderlich, um alle Werkstückgrößen zu spannen
• Verfügbare Typen: GS-SA1 und GS-SA2
• GS-SA1 – Verstellbereich A: 15–75 mm; B: 100 mm; C: 125 mm; Gewicht ca.: 1.410 g; 3D STEP verfügbar
• GS-SA2 – Verstellbereich A: 15–125 mm; B: 150 mm; C: 175 mm; Gewicht ca.: 1.740 g; 3D STEP verfügbar
• CAD / STEP-Dateien und PDF-Zeichnungen bereitgestellt (3D-Daten verfügbar)
