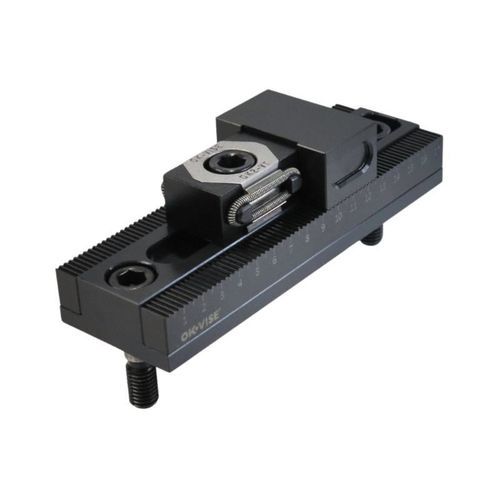

Manuelle Spanneinheit GCS-DS3

Produktbeschreibung
Einseitig ausrichtbare Spannmodule für Rastersysteme zur industriellen Spanntechnik. Die Module ermöglichen Montagewinkel über 0° und 90° hinaus. Spannbacke und Basisprofil sind zu einer Einheit kombiniert, um Montage und Ausrichtung zu vereinfachen. Erhältlich mit glatten Backen (GCS-DS3) oder gezahnten Backen (GCS-DR3).

Details
Typ | Backentyp | A | Gewicht in g approx. | Abmessungen | STEP (3D)
GCS-DS3 | Glatt | 10-68 | 1 990 | PDF-Zeichnungen verfügbar | STEP (3D) verfügbar
GCS-DR3 | Gezahnt | 10-68 | 1 990 | PDF-Zeichnungen verfügbar | STEP (3D) verfügbar

Zusätzliche Informationen

• Produktfamilie: Grid System
• Modulausrichtung: einseitig, flexible Montagewinkel (nicht auf 0° und 90° beschränkt)
• Design: Backe und Basisprofil kombiniert zu einer Einheit für vereinfachte Montage
• Backenoptionen: Glatt (GCS-DS3) und Gezahnt (GCS-DR3)
• Spannbereich / A-Maß: 10–68
• Ungefähres Gewicht: 1 990 g
• CAD/3D: STEP (3D)-Dateien zum Download verfügbar
• Technische Zeichnungen: PDF-Zeichnungen für das Produkt verfügbar

Technische Daten

• Brand: OK-VISE®
• Auf dieser Seite referenzierte Modelle: GCS-DS3, GCS-DR3
• Backentypen: Glatt (DS3), Gezahnt (DR3)
• A (Spannbereich): 10-68
• Gewicht (approx.): 1 990 g
• Kombinierte Spannbacke + Basisprofil Einheit
• Flexible Montagewinkel über 0° und 90° hinaus
• STEP (3D)-Dateien und PDF-Zeichnungen verfügbar (Dateien in den Produktressourcen)
