Mechanische Spanneinheit GCD-D series

Schienenfür T-Rillemodular

Produktübersicht

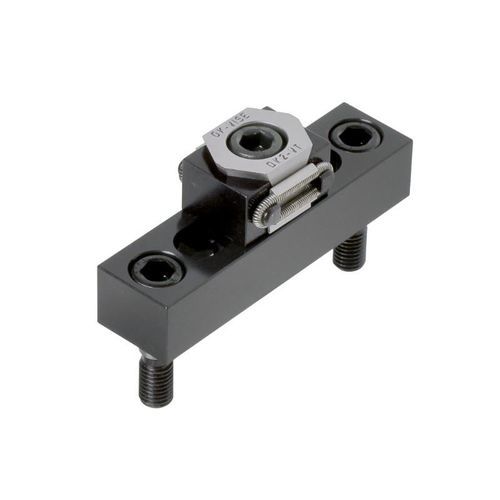

Dieses Spannmodul kombiniert eine Schiene mit langer T-Nut und eine Spannbacke, um bidirektionale Positionierung und Spannungen auf rasterförmigen Spanntischen zu ermöglichen. Die T-Nut macht die Bauteilmaße links und rechts der Backe unabhängig von der Spannwirkung. Hinweis: Die Schiene selbst ist bei der glatten Variante nicht verzahnt.

Hauptmerkmale

• Spannmodul für bidirektionales Raster-System für industrielle Spannanwendungen
• Schiene mit langer T-Nut kombiniert mit Spannbacke
• Nut-Design stellt sicher, dass links/rechts Bauteilmaße das Spannen nicht beeinflussen
• Verfügbare Backentypen: gezahnt (GCD-DR1), glatt (GCD-DS1) und Zusatzstück (GCD-DT1)
• Arbeitsbereich A: 8–71 mm (GCD-DR1, GCD-DS1); 10–69 mm (GCD-DT1)
• Beispielhafte B-Abmessungen (Bmin / Bopt / Bmax): 42 / 45 / 49 mm (GCD-DR1, GCD-DS1); 46 / 49 / 53 mm (GCD-DT1)
• Gewicht ca.: 760 g (GCD-DR1, GCD-DS1), 780 g (GCD-DT1)
• STEP (3D) CAD-Dateien und PDF-Zeichnungen für ausgewählte Varianten verfügbar

Technische Daten

• GCD-DR1 — Backentyp: Gezahnt; A: 8–71 mm; Bmin/Bopt/Bmax: 42/45/49 mm; Gewicht: ca. 760 g; STEP (3D): verfügbar
• GCD-DS1 — Backentyp: Glatt; A: 8–71 mm; Bmin/Bopt/Bmax: 42/45/49 mm; Gewicht: ca. 760 g; STEP (3D): verfügbar
• GCD-DT1 — Typ: Zusatzstück; A: 10–69 mm; Bmin/Bopt/Bmax: 46/49/53 mm; Gewicht: ca. 780 g; STEP (3D): nicht gelistet

Anwendungen und Kompatibilität
Das Modul ist ausgelegt für Spannplatten, CNC-Bearbeitungsvorrichtungen und modulare Spannsysteme, die bidirektionale Einstellung und reproduzierbare Positionierung erfordern. Kompatibel mit Raster- und T-Nut-Tischen bei entsprechender Montageschraubverbindung.

Dokumentation und Bestellung
Geben Sie bei der Bestellung die benötigte Variante an (GCD-DR1, GCD-DS1 oder GCD-DT1). 3D-STEP-Dateien und PDF-Zeichnungen sind zur Integrationsunterstützung verfügbar; kontaktieren Sie den Lieferanten für Zugang und Bestellinformationen.
