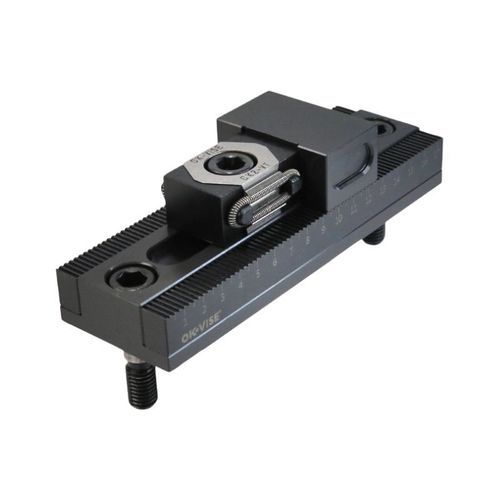

Mechanische Spanneinheit GCS-D series

Schienenfür Führungsschienenmodular

Beschreibung
Klemmmodule für einseitige Verwendung. Jedes Modul wird auf einer Basisschiene mit Schrägezahnung montiert, wodurch Klemmkräfte zuverlässig in eine Richtung wirken. Erhältlich mit gezahnten oder glatten Backen; CAD- und Zeichnungsdateien stehen für die Integration in modulare Spannsysteme wie das OK-VISE® Grid System zur Verfügung.

Kategorien

• Gittersystem
• Multi-Rail RL

Varianten und Abmessungen

• GCS-DR1 — Gezahnte Backe; A: 10-45 mm; B: 100 mm; C: 125 mm; Gewicht: ca. 1 620 g; PDF-Zeichnung und STEP verfügbar.
• GCS-DR2 — Gezahnte Backe; A: 10-95 mm; B: 150 mm; C: 175 mm; Gewicht: ca. 1 940 g; PDF-Zeichnung und STEP verfügbar.
• GCS-DS1 — Glatte Backe; A: 10-45 mm; B: 100 mm; C: 125 mm; Gewicht: ca. 1 620 g; PDF-Zeichnung und STEP verfügbar.
• GCS-DS2 — Glatte Backe; A: 10-95 mm; B: 150 mm; C: 175 mm; Gewicht: ca. 1 940 g; PDF-Zeichnung und STEP verfügbar.

Zusätzliche Produktbilder
Mehrere Produkt- und Anwendungsbilder zeigen die verschiedenen Varianten, Backentypen und typische Installationsbeispiele.

Technische Daten

• Basisschiene mit Schrägezahnung, ausgelegt für einseitiges Klemmen.
• Verfügbare Varianten: GCS-DR1, GCS-DR2, GCS-DS1, GCS-DS2.
• Backentypen: Gezahnt (DR-Varianten) und Glatt (DS-Varianten).
• Klemmumfang A: 10-45 mm (DR1/DS1) oder 10-95 mm (DR2/DS2).
• Abmessungen B / C: 100 / 125 mm (A 10-45) und 150 / 175 mm (A 10-95).
• Ungefähre Gewichte: 1 620 g (10-45-Varianten) und 1 940 g (10-95-Varianten).
• CAD-STEP-Dateien und PDF-Zeichnungen für alle aufgeführten Varianten verfügbar.
• Entwickelt zur Integration in OK-VISE® Grid System und modulare Multi-Rail-Konfigurationen.
