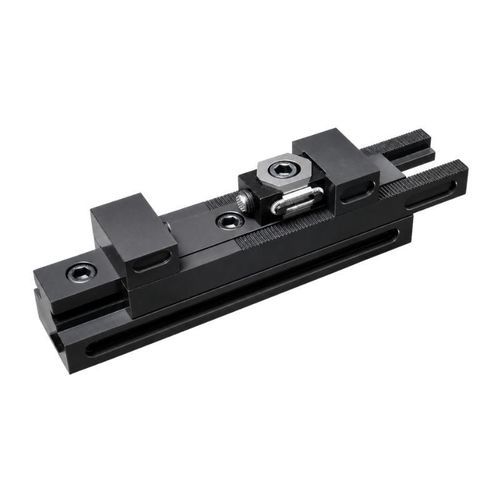

Mechanische Spanneinheit CRH-K250

Schienenfür Messgerätezur maschinellen Fertigung

Übersicht
Die Combo-Rail-Spanneinheit CRH-K250 bietet drei konfigurierbare Betriebsarten: Schwimmend, Zentrierend und Maschinenschraubstock-Modus. Sie spannt Werkstücke von 0 bis 120 mm und hat eine Basishöhe von 50 mm. Der Betriebsmodus wird durch Austausch der mitgelieferten Backen- oder Keilkomponenten geändert.

Hauptmerkmale

• Modell: CRH-K250
• Produktfamilie: CRH-K Serie (Combo-Rail Einheit)
• Betriebsarten: Schwimmend, Zentrierend, Maschinenschraubstock
• Spannbereich: 0–120 mm
• Basishöhe: 50 mm
• Enthält austauschbare Backen- und Keilkomponenten
• Gewicht: 5360 g
• Abmessungen: PDF-Zeichnungen verfügbar
• 3D-CAD: STEP (STP) Datei verfügbar

Technische Details

• Typ: CRH-K250
• Werkstück min–max: 0–120 mm
• Gewicht: 5360 g
• Abmessungen: siehe PDF-Zeichnungen in den Produktunterlagen
• 3D-Datei: STEP (STP) verfügbar

Typische Anwendungen

• Spannvorrichtungen für CNC-Bearbeitung und Fräsen
• Prüf- und Montageplätze
• Flexible Spannlösungen, die mehrere Betriebsarten benötigen

Dokumentation & Bestellung
PDF-Zeichnungen und STEP (STP) Dateien stehen zur Integration und Überprüfung zur Verfügung. Fordern Sie Ersatzbacken, Keile oder Bestellinformationen beim Lieferanten an.
