Spannschiene RL

Beschreibung

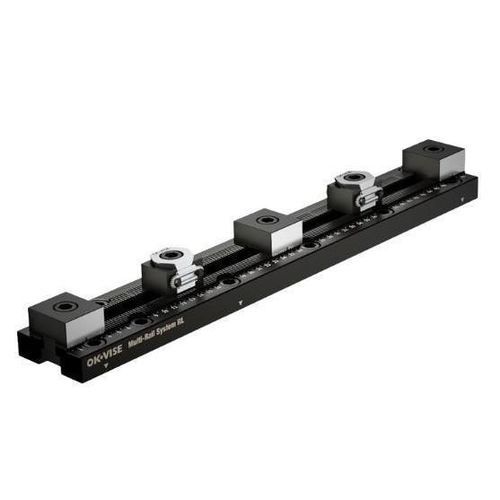

Flexibles Mehrfach-Spannschienensystem für zuverlässiges, wiederholbares Spannhalten und höhere Produktivität. Die Multi-Rail RL passt sich verschiedenen Werkstückgrößen an; die modularen Komponenten sind wiederverwendbar und lassen sich schnell für unterschiedliche Anwendungen und Werkstücke rekonfigurieren.

Technische Daten

• Aufbau: zwei einzelne Teile, die eine Schiene bilden
• Höhe: 25 mm
• Kompatibilität: Spannmodule der Serien B und D; verwendet die gleichen Montagelemente wie die RM-Schiene
• Maximale Spannkraft: bis zu 6 Tonnen

Tabelle: Multi-Rail RL Sets
Tabellenüberschriften: Set-Code | Bild | Länge (mm) | Flächentyp | N (Spanner) | Spanner-Modell | N (Anschläge) | Anschlag-Modell | N (Werkstücke) | Max. Fläche für Teile (mm) | Installations-Schraubensatz | Abmessungen | Step-Datei (3D) Details
SRL-300-DS1S2 | SRL-300-DS1S2-560x263.png | 300 | Glatt | 1 | RMC-DS | 2 | RMS-S | 2 | 175 | Inklusive | (PDF-Zeichnungen verfügbar) | SRL-300-DS1S2.stp
SRL-400-DS1S2 | SRL-400-DS1S2-560x263.png | 400 | Glatt | 1 | RMC-DS | 2 | RMS-S | 2 | 275 | Inklusive | (PDF-Zeichnungen verfügbar) | SRL-400-DS1S2.stp
SRL-300-DR1R2 | SRL-300-DS1S2-560x263.png | 300 | Gezahnt | 1 | RMC-DR | 2 | RMS-R2 | 2 | 175 | Inklusive | (PDF-Zeichnungen verfügbar) | SRL-300-DR1R2.stp
SRL-400-DR1R2 | SRL-400-DS1S2-560x263.png | 400 | Gezahnt | 1 | RMC-DR | 2 | RMS-R2 | 2 | 275 | Inklusive | (PDF-Zeichnungen verfügbar) | SRL-400-DR1R2.stp

Anmerkungen

• Der Nenn-Abstand der Verzahnung beträgt 2,50015 mm; z. B. entsprechen 200 Verzahnungen einem Nennabstand von 500,030 mm. Berücksichtigen Sie diesen Wert bei der Programmierung der Anschlagpositionen.
• Das erste Lokalisationsloch kann als Referenzpunkt für Positionierung oder CAM-Programmierung verwendet werden.

Konfigurationsoptionen
Neben den auf dieser Produktseite verfügbaren vordefinierten Sets können kundenspezifische Aufbauten erstellt werden, indem verschiedene Module der Multi-Rail-Produktfamilie kombiniert werden. So lässt sich die Schienenkonfiguration an spezifische Werkstückgrößen und Spannanforderungen anpassen.

Spezifikationen

• Produktname: Multi-Rail RL
• Aufbau: zwei einzelne Teile, die eine Schiene bilden
• Höhe: 25 mm
• Kompatibilität: Spannmodule Serien B und D; verwendet die gleichen Montagelemente wie die RM-Schiene
• Maximale Spannkraft: bis zu 6 Tonnen
• Verfügbare Set-Codes und Längen: SRL-300-DS1S2 (300 mm), SRL-400-DS1S2 (400 mm), SRL-300-DR1R2 (300 mm gezahnt), SRL-400-DR1R2 (400 mm gezahnt)
• Enthalten: Installationsschraubensatz für Rasterplattform (T-Nuten-Installation erfordert separate Komponenten)
