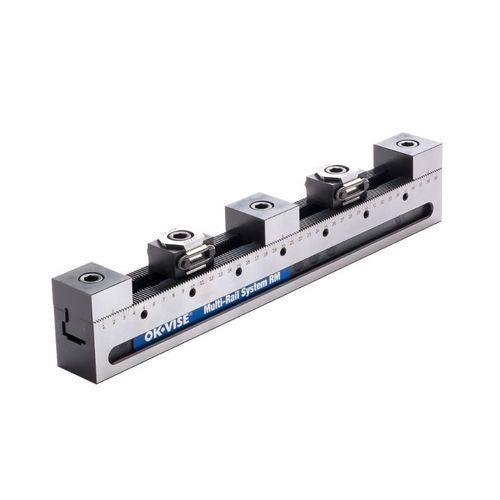

Spannschiene RM

Spannschiene - RM - OK-VISE
Spannschiene - RM - OK-VISE
Spannschiene - RM - OK-VISE - Bild - 2
Spannschiene - RM - OK-VISE - Bild - 3
Spannschiene - RM - OK-VISE - Bild - 4
Spannschiene - RM - OK-VISE - Bild - 5
Spannschiene - RM - OK-VISE - Bild - 6
Spannschiene - RM - OK-VISE - Bild - 7
Spannschiene - RM - OK-VISE - Bild - 8
Spannschiene - RM - OK-VISE - Bild - 9
Spannschiene - RM - OK-VISE - Bild - 10
Spannschiene - RM - OK-VISE - Bild - 11
Spannschiene - RM - OK-VISE - Bild - 12
Spannschiene - RM - OK-VISE - Bild - 13
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Beschreibung

Übersicht
Flexibles Mehrfach-Spannschienen-System zur Steigerung der Bearbeitungsproduktivität durch schnelle Umkonfiguration für unterschiedliche Werkstückgrößen. Multi-Rail RM ist kompatibel mit Klemmelementen der Serien D und B und in glatter oder verzahnter Ausführung verfügbar.

Technische Daten
  • Kompatibilität: Klemmelemente der Serien D und B
  • Maximale Spannkraft: bis zu 6 Tonnen (60 kN)
  • Zahnteilung: 2,5 mm
  • Profilgröße: 44 × 50 mm
  • Standard-Schienenlängen: 100–850 mm
  • Positioniergenauigkeit (Zahnung zum Positionierloch): ±0,01 mm (bis RM-700)


Montage
Jedes aufgeführte Multi-Rail-Set enthält den für die Montage auf einer Rasterplatte erforderlichen Schraubensatz. Für die Montage auf T-Nuten-Tischen sind separate Montagematerialien erforderlich und separat erhältlich.

Multi-Rail RM Sets
  • SRM-300-DS1S2 — 300 mm; glatte Fläche; 1 × RMC-DS; 2 × RMS-S; 2 Werkstücke; max. Bauteilbereich 175 mm; Montageschraubensatz enthalten; PDF: 10007377.pdf; STEP: SRM-300-DS1S2_details.stp
  • SRM-400-DS2S3 — 400 mm; glatte Fläche; 2 × RMC-DS; 3 × RMS-S; 4 Werkstücke; max. Bauteilbereich 190 mm; Montageschraubensatz enthalten; PDF: 10007377.pdf; STEP: SRM-400-DS2S3_details.stp
  • SRM-500-DS2S3 — 500 mm; glatte Fläche; 2 × RMC-DS; 3 × RMS-S; 4 Werkstücke; max. Bauteilbereich 290 mm; Montageschraubensatz enthalten; PDF: 10007377.pdf; STEP: SRM-500-DS2S3_details.stp
  • SRM-600-DS2S3 — 600 mm; glatte Fläche; 2 × RMC-DS; 3 × RMS-S; 4 Werkstücke; max. Bauteilbereich 390 mm; Montageschraubensatz enthalten; PDF: 10007377.pdf; STEP: SRM-600-DS2S3_details.stp
  • SRM-700-DS3S4 — 700 mm; glatte Fläche; 3 × RMC-DS; 4 × RMS-S; 6 Werkstücke; max. Bauteilbereich 405 mm; Montageschraubensatz enthalten; PDF: 10007377.pdf; STEP: SRM-700-DS3S4_details.stp
  • SRM-800-DS3S4 — 800 mm; glatte Fläche; 3 × RMC-DS; 4 × RMS-S; 6 Werkstücke; max. Bauteilbereich 505 mm; Montageschraubensatz enthalten; PDF: 10007377.pdf; STEP: SRM-800-DS3S4_details.stp
  • SRM-300-DR1R2 — 300 mm; verzahnte Fläche; 1 × RMC-DR; 2 × RMS-R2; 2 Werkstücke; max. Bauteilbereich 175 mm; Montageschraubensatz enthalten; PDF: 10007377.pdf; STEP: SRM-300-DR1R2_details.stp
  • SRM-400-DR2R3 — 400 mm; verzahnte Fläche; 2 × RMC-DR; 3 × RMS-R2; 4 Werkstücke; max. Bauteilbereich 190 mm; Montageschraubensatz enthalten; PDF: 10007377.pdf; STEP: SRM-400-DR2R3_details.stp
  • SRM-500-DR2R3 — 500 mm; verzahnte Fläche; 2 × RMC-DR; 3 × RMS-R2; 4 Werkstücke; max. Bauteilbereich 290 mm; Montageschraubensatz enthalten; PDF: 10007377.pdf; STEP: SRM-500-DR2R3_details.stp
  • SRM-600-DR2R3 — 600 mm; verzahnte Fläche; 2 × RMC-DR; 3 × RMS-R2; 4 Werkstücke; max. Bauteilbereich 390 mm; Montageschraubensatz enthalten; PDF: 10007377.pdf; STEP: SRM-600-DR2R3_details.stp
  • SRM-700-DR3R4 — 700 mm; verzahnte Fläche; 3 × RMC-DR; 4 × RMS-R2; 6 Werkstücke; max. Bauteilbereich 405 mm; Montageschraubensatz enthalten; PDF: 10007377.pdf; STEP: SRM-700-DR3R4_details.stp
  • SRM-800-DR3R4 — 800 mm; verzahnte Fläche; 3 × RMC-DR; 4 × RMS-R2; 6 Werkstücke; max. Bauteilbereich 505 mm; Montageschraubensatz enthalten; PDF: 10007377.pdf; STEP: SRM-800-DR3R4_details.stp


Konfigurationsoptionen
Sets lassen sich durch Kombination verschiedener Module der Multi-Rail-Familie an Werkstückmaße und Spannanforderungen anpassen. Kundenspezifische Konfigurationen sind für nicht standardisierte Geometrien möglich.

Hinweise
  • Der Nennzahnschritt beträgt 2,50015 mm (z. B. 200 Zähne ≈ 500,030 mm) — dies bei der Programmierung von Anschlägen berücksichtigen.
  • Das erste Lokalisationsloch kann als Referenzpunkt für die Positionierung oder CAM-Programmierung dienen.


Technische Spezifikationen
  • Kompatibilität: Klemmelemente der Serien D und B
  • Maximale Spannkraft: bis zu 6 Tonnen (60 kN)
  • Zahnteilung: 2,5 mm (Nennabstand 2,50015 mm)
  • Profilgröße: 44 × 50 mm
  • Standard-Schienenlängen: 100–850 mm
  • Positioniergenauigkeit: ±0,01 mm (bis RM-700)
  • Verfügbare Set-Codes: SRM-300…SRM-800 (glatte und verzahnte Varianten)
