Spannschiene RH
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Beschreibung
Überblick
Technische Daten
Multi-Rail RH Sets (Tabelle)
Set-Code | Länge (mm) | Flächentyp | N (Klemmen) | Klemmenmodell | N (Anschläge) | Anschlagmodell | N (Werkstücke) | Max. Fläche für Teile (mm) | Montageschrauben-Set | Maße / PDF | Step-Datei (3D)
Installation
Hinweise
Konfigurationsoptionen
Spezifikationen

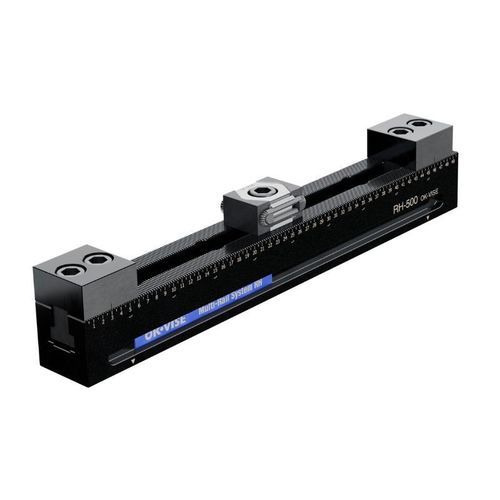

- Flexibles Mehrfach-Spannschienensystem, das sich schnell an verschiedene Werkstückgrößen und Anwendungen anpasst. Multi-Rail RH ist mit Klemmenmodulen der F-Serie kompatibel und ermöglicht eine schnelle Neukonfiguration der Komponenten für Serienfertigung und Lohnfertigung.
Technische Daten
- Kompatibel mit F‑Serien Klemmenmodulen
- Maximale Spannkraft: bis zu 10 Tonnen
- Zahnteilung: 2,5 mm
- Profilgröße: 60 × 60 mm
- Positionierbohrungen: 2 × Ø16 mm H7
- Verfügbare Längen: 400–800 mm
- Genauigkeit (Zahnteilung zu Positionierbohrung): ±0,02 mm
Multi-Rail RH Sets (Tabelle)
Set-Code | Länge (mm) | Flächentyp | N (Klemmen) | Klemmenmodell | N (Anschläge) | Anschlagmodell | N (Werkstücke) | Max. Fläche für Teile (mm) | Montageschrauben-Set | Maße / PDF | Step-Datei (3D)
- SRH-400-FS1S2 | 400 | Glatt | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 220 | Inklusive | 10007378.pdf | SRH-400-FS1S2.stp
- SRH-500-FS1S2 | 500 | Glatt | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 320 | Inklusive | 10007378.pdf | SRH-500-FS1S2.stp
- SRH-600-FS2S3 | 600 | Glatt | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 300 | Inklusive | 10007378.pdf | SRH-600-FS2S3.stp
- SRH-700-FS2S3 | 700 | Glatt | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 400 | Inklusive | 10007378.pdf | SRH-700-FS2S3.stp
- SRH-800-FS2S3 | 800 | Glatt | 2 | RHC-FS1 | 3 | RHS-S1 | 3 | 500 | Inklusive | 10007378.pdf | SRH-800-FS2S3.stp
- SRH-400-FR1R2 | 400 | Gezahnt | 1 | RHC-FR1 | 2 | RHS-R1 | 2 | 220 | Inklusive | 10007378.pdf | SRH-400-FR1R2.stp
- SRH-500-FR1R2 | 500 | Gezahnt | 1 | RHC-FR1 | 2 | RHS-R1 | 4 | 320 | Inklusive | 10007378.pdf | SRH-500-FR1R2.stp
- SRH-600-FR2R3 | 600 | Gezahnt | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 300 | Inklusive | 10007378.pdf | SRH-600-FR2R3.stp
- SRH-700-FR2R3 | 700 | Gezahnt | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 400 | Inklusive | 10007378.pdf | SRH-700-FR2R3.stp
- SRH-800-FR2R3 | 800 | Gezahnt | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 500 | Inklusive | 10007378.pdf | SRH-800-FR2R3.stp
Installation
- Jedes Multi-Rail-Set enthält das für die Montage auf einer Rasterplatte erforderliche Schraubensatz. Für T-Nut-Tische sind alternative Befestigungskomponenten erforderlich.
Hinweise
- Die nominelle Zahnteilung beträgt 2,50015 mm; z. B. entsprechen 200 Zähne einer nominellen Teilung von 500,030 mm. Berücksichtigen Sie diesen Wert bei der Programmierung der Anschlagpositionen.
- Das erste Positionierloch kann als Referenzpunkt für Positionierung oder CAM‑Programmierung verwendet werden.
Konfigurationsoptionen
- Individuelle Konfigurationen lassen sich durch Kombination verschiedener Module der Multi-Rail-Familie erstellen, um die Schiene an spezifische Werkstückgrößen und Spannanforderungen anzupassen.
Spezifikationen
- Profilgröße: 60 × 60 mm
- Zahnteilung: 2,5 mm
- Positionierbohrungen: 2 × Ø16 mm H7
- Verfügbare Längen: 400, 500, 600, 700, 800 mm
- Maximale Spannkraft: bis zu 10 Tonnen
- Genauigkeit (Zahnteilung zu Positionierbohrung): ±0,02 mm
