Pneumatischer Manipulatorarm

Vakuumfür Hubanwendungenzum Laden

Produktübersicht

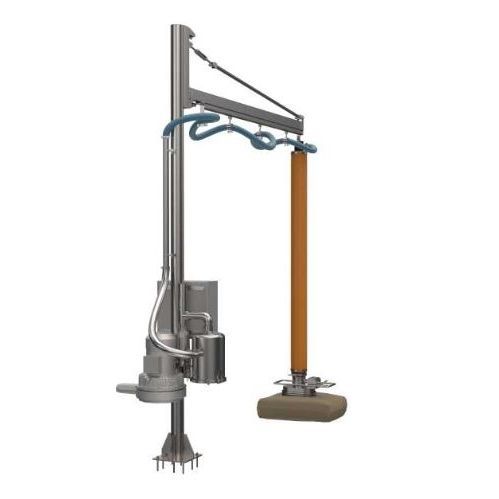

Der pneumatische Vakuum-Lastenheber PSLH-25-80 ist eine Anlagekomponente zur Hebe-, Transport- und Positionieraufgabe mittels eines pneumatischen Negativdrucksystems (Vakuum). Er haftet am Lastgut über Saug-Elemente und eignet sich für den Umgang mit empfindlichen, zerbrechlichen oder unregelmäßig geformten Teilen in industriellen Fertigungs- und Logistikbereichen.

Merkmale

• Bedienfeld und Trägerpfosten wahlweise in Edelstahl oder Baustahl.
• Bedienung über Tastenfeld mit Not-Aus.
• Konzipiert für das Handling von Paketen, Dosen, Fässern, Dachziegeln und Blechen mit 25–80 kg.
• Durchsatz: 3–4 Lasten pro Minute (je nach Anwendung und Konfiguration).
• Arbeitsbereich: bis zu 2600 mm Radius mit 180° Rotation.
• Stromversorgung: 220–440 VAC, 50–60 Hz, 3Ph.
• Vakuumerzeugung durch Vakuumpumpe (Negativdrucksystem).
• Sicherheitsfiltrationssystem zum Schutz der Vakuumpumpe.
• Standard-Handlingschlauch inklusive.
• Greifdüse aus Edelstahl.
• Hebemodi: von Paletten, Trichtern oder Förderbändern.
• Ergonomisches Design zur Reduzierung der Bedienerbelastung.

Typen

• Vakuum-Saugbecher-Heber: Verwendet Saugnäpfe zur Erzeugung des Vakuums und zum sicheren Heben und Transport verschiedener Materialien.
• Lastenheber mit Gelenkarm: Mit einem gelenkigen Arm für Zugriffe aus unterschiedlichen Winkeln und Positionen, ideal bei beengten Platzverhältnissen.
• Lastenheber mit mehreren Saugköpfen: Verfügt über mehrere Sauggreifer, um große Lasten oder mehrere Teile gleichzeitig zu handhaben und so den Prozessdurchsatz zu erhöhen.
• Vakuumheber mit einstellbarem Unterdruck: Ermöglicht die Anpassung der Vakuumstärke an Materialart und Lastgröße für mehr Flexibilität und Kontrolle.

Anwendungen

• Nahrungsmittelindustrie: Schonende Handhabung von Backwaren, Obst und Gemüse ohne Oberflächenschäden.
• Pharmaindustrie: Handhabung sensibler Verpackungen und Komponenten während der Produktion.
• Elektronikindustrie: Transport empfindlicher elektronischer Bauteile wie Leiterplatten.
• Automobilindustrie: Handling von Fahrzeugteilen und Baugruppen bei Montage und Kitting.
• Kunststoffindustrie: Präzises Bewegen und Positionieren von Kunststoffteilen und Werkzeugen.
• Verpackungsindustrie: Handhabung von Kartons, Packstücken und Bauteilen auf Verpackungslinien.

Technische Daten

• Tragbereich: 25–80 kg.
• Durchsatz: 3–4 Lasten pro Minute (abhängig von Anforderungen und Konfiguration).
• Arbeitsradius: bis zu 2600 mm mit 180° Rotation.
• Stromversorgung: 220–440 VAC, 50–60 Hz, 3Ph.
• Vakuumerzeugung: Vakuumpumpe (Negativdruck).
• Sicherheit: Filtrationssystem für die Vakuumpumpe.
• Materialien: Bedienfeld und Trägerpfosten in Edelstahl oder Baustahl; Greifdüse in Edelstahl.
• Zubehör: Standard-Handlingschlauch.
• Bedienung: Tastenfeld mit Not-Aus; ergonomisches Design.
• Handhabungsmodi: Hebung von Paletten, Trichtern oder Förderbändern.
