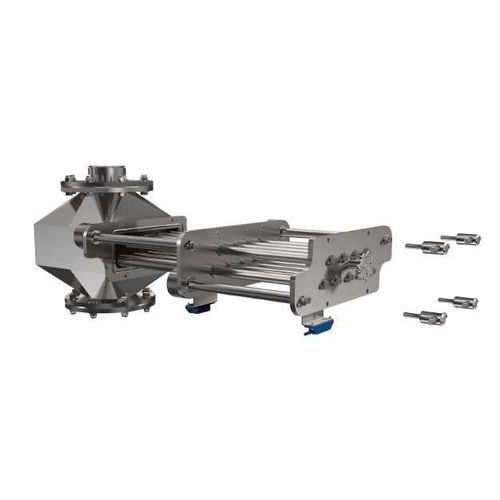

Magnetfilter

IndustrieEdelstahlFlansch

Übersicht
Ein Magnetabscheider für pneumatische Fördersysteme fängt ferromagnetische Metallkontaminationen in Pulvern, Granulaten und Schüttgütern ab und entfernt sie, um Produktreinheit und nachgelagerte Anlagen zu schützen. Typische Baugruppen bestehen aus einem Edelstahlgehäuse, das den Materialfluss führt, magnetischen Elementen (Stäbe, Platten oder Rohre) und zugänglichen Reinigungsmöglichkeiten, die eine sichere Abtrennung ohne Produktionsunterbrechung ermöglichen.

Hauptmerkmale

• Edelstahlbauweise.
• Auslegungsdurchmesser verfügbar von 6" bis 12" (runde Querschnitte).
• Gesamthöhe typischerweise 180–200 mm je nach Modell.
• Anschlüsse oben und unten mit Flansch für die Inline-Installation.
• Dauermagnete aus Seltenerdmetallen mit Edelstahlbeschichtung; frontdemontierbares Design.
• Manuelle Magnetentnahme über Seitenschienen; austauschbare Magnete.
• Spezialfertigungsoptionen für spezielle Anwendungen.
• Optionale Zubehörteile: Türöffnungs- / Klappensensor zur Installationsüberwachung.

Typen von Magnetabscheidern

• Stab-Absorber: Magnetstäbe im Gehäuse, um kleine Metallpartikel anzuziehen und zu halten; für einfache Reinigung ausgelegt.
• Platten-Absorber: flache Magnetplatten im Materialstrom zur Abscheidung größerer Metallverunreinigungen; geeignet für hohe Durchsätze.
• Rohr-Absorber: magnetische Rohre, die in den Materialfluss eingesetzt werden; ideal für Rohrleitungen.
• Trommel-Absorber: rotierende Trommel zur kontinuierlichen Trennung bei der Schüttgutförderung.
• Band-Absorber: Förderbänder mit eingebauten Magneten zur Rückhaltung metallischer Partikel während des Transports.

Industriezweige
Eingesetzt in Lebensmittelindustrie, Pharma, Chemie, Kunststoff, Bergbau, Recycling, Bauwesen (Zement und Sand), Zellstoff- und Papierindustrie sowie in Lack- und Beschichtungsindustrie zur Entfernung ferromagnetischer Verunreinigungen und zum Schutz der Prozessanlagen.

Eigenschaften / Technische Daten

• Material: Edelstahlbau.
• Auslegungsdurchmesser: 6" bis 12" (runde Querschnitte).
• Typische Höhe: 180 mm – 200 mm je nach Modell.
• Anschlüsse: Flansche oben und unten.
• Magnettyp: Seltenerd-Dauermagnete mit Edelstahlbeschichtung; frontdemontierbar.
• Wartung: austauschbare Magnete; manuelle Entnahme über Seitenschienen.
• Option: Tür-/Klappensensor zur Installationsüberwachung.
