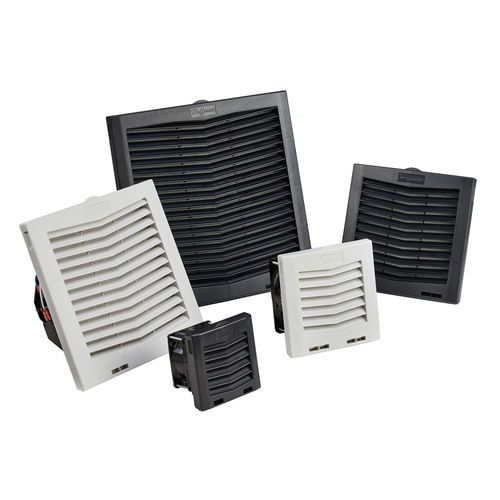

Axialventilator HF series

wandmontiertLuftumwälzLuftumwälz

Produktübersicht
Die Filterlüfter zur Seitenmontage der HF-Serie werden mit einem Click-Fit-System in die Gehäusewand eingesetzt, ohne Werkzeuge oder Schrauben. Das Scharniergitter bleibt beim Öffnen angebracht und ermöglicht einen schnellen Filterwechsel per Hand. Klemmleisten vereinfachen den elektrischen Anschluss. Optional ist ein Thermostat erhältlich, um den Energieverbrauch zu senken und die Lebensdauer zu verlängern.

Eigenschaften

• Click-Fit-Design für werkzeuglose Montage in der Gehäusewand
• Scharniergitter öffnet sich mit einem Fingerdruck und bleibt nach dem Öffnen angebracht
• Seitenmontage (side-mount) für Gehäusewände
• Reverse-Airflow-Option bei HF13-Modellen zum Fördern/Abziehen von Luft bei höheren Staudrücken
• Standard-Seilprofil für die Gehäusedichtung
• Ähnliche Ausschnittsgrößen wie bei anderen Filterlüfterherstellern
• Klemmleisten für einfache Verdrahtung
• Optionales Thermostat verfügbar
• Größenbereich: 102 mm (4 in) bis 325 mm (13 in)
• Luftdurchsatz: ca. 36 m³/h (21 CFM) bis 822 m³/h (484 CFM) je nach Modell
• Lebensdauer: ca. 40.000 bis 100.000 Stunden je nach Modell
• Betriebstemperaturbeispiele: −20 °C bis 65 °C; andere Modelle: −10–55 °C

Industrie-Normen

• UL/cUL Listed; File No. E482010
• CE
• EAC
• Type 12 Standard bei allen Modellen
• IP54-Option bei allen Modellen außer HF13
• IP55-Option bei allen Modellen außer HF04

Spezifikationstabelle (ausgewählte Felder / Beispiel-SKUs)
Hinweis: Tabellenzeilen als Linien dargestellt (Catalog Number | Article Number | Airflow | Nominal Voltage | Height | Width | Depth | Max Current | Operating Temperature | Color | Color Code)
HF0524513 | 34275 | 12 ft³/min (20 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF0524514 | 34194 | 35 ft³/min (59 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0424414 | 34191 | 21 ft³/min (36 m³/h) | 24V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.14 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0448413 | 34354 | 21 ft³/min (36 m³/h) | 48V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.06 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF1026414 | 34204 | 159 ft³/min (270 m³/h) | 230V | 10.13 in (257 mm) | 10.14 in (258 mm) | 4.68 in (119 mm) | 0.19 A | 14–131°F (−10 to 55°C) | Light Gray | RAL 7035
Total SKUs listed on page: 93

Technische Daten

• Material: Kunststoff
• Oberfläche: glattes Matt
• Montage: Seitenwand des Gehäuses (side-mount)
• Dichtung: Standard-Seilprofil
• Gitter: Scharniergitter, bleibt nach dem Öffnen angebracht
• Elektrik: Klemmleisten; Nennspannungen variieren je nach SKU (24V, 48V, 115V, 230V)
• Größen: 102 mm (4 in) bis 325 mm (13 in)
• Luftdurchsatz: ca. 36 m³/h (21 CFM) bis 822 m³/h (484 CFM) je nach Modell
• Betriebstemperaturbereiche (Beispiele): −20 bis 65 °C; −10–55 °C
• Maximalstrom Beispiele: 0,06 A bis 5 A (modellabhängig)
• Lebensdauer: ca. 40.000 bis 100.000 Stunden (modellabhängig)
• Optionen: Reverse-Airflow (HF13-Modelle); optionales Thermostat
• Normen/Zulassungen: UL/cUL (File No. E482010), CE, EAC, Type 12; IP54/IP55 Optionen je nach Modell
• Gesamtanzahl SKUs in der Produktfamilie: 93
