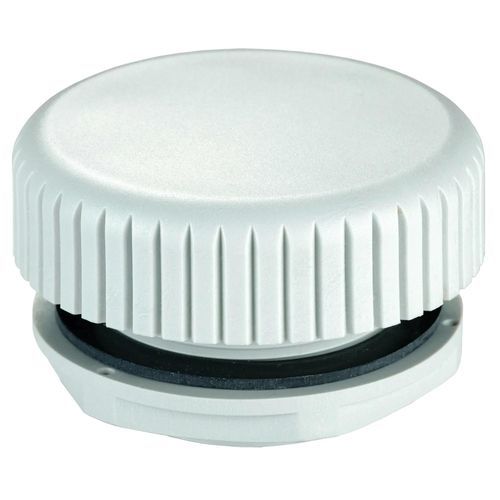

Duckausgleich-Verschraubung / Kunststoff APCDABS

Anwendungsübersicht
Druckdifferenzen in einem dicht verschlossenen Gehäuse entstehen durch die von elektrischen und elektronischen Geräten im Inneren erzeugte Wärme sowie durch Schwankungen der Umgebungstemperatur. Dieser Druckausgleichsstopfen ermöglicht eine langsame Druckangleichung und erhält zugleich den Schutz gegen Staub und Wasser; bei korrekter Montage bleibt IP66 erhalten. Für optimale Leistung zwei Stopfen diagonal zueinander anordnen.

Eigenschaften

• Luftdurchlässigkeit: 42 ft³/h (1.200 L/h) bei ≥70 mbar Druckdifferenz
• Einfache Montage: Loch Ø 1,60 in (41 mm) bohren
• Dichtung: Nitrilkautschuk (Buna‑N)
• Semipermeable Membran im Stopfen filtert Feuchtigkeit und Staub
• Montagegewinde: M40 mit Überwurfmutter

Normen
UL Type 1, 4, 4X; File No. E234324
CE
IEC/EN 60529, IP66

Produktattribute
Artikelnummer: 16456
Katalog-Nr.: APCDABS
Abmessungen (Ø×H×T): 60×60×37 mm (2.36×2.36×1.46 in)
Material: Kunststoff (glatt, matt)
Farbe: Hellgrau
Durchmesser: 60 mm
Gewicht: 0.26 lb
UPC: 783510164560
Standard-Verpackungsmenge: 1
Packstückmenge: 1

Hinweis zur Montage
Für einen optimalen Druckausgleich zwei Stopfen diagonal zueinander installieren.

Technische Spezifikationen

• Luftdurchlässigkeit: 42 ft³/h (1.200 L/h) bei ≥70 mbar Druckdifferenz
• Benötigtes Loch: Ø 1,60 in (41 mm)
• Dichtungsmaterial: Nitrilkautschuk (Buna‑N)
• Membran: Semipermeabel (filtert Feuchtigkeit und Staub)
• Montage: M40-Gewinde mit Überwurfmutter
• Schutzklasse: IP66 gemäß IEC/EN 60529
• Konformität: UL Type 1, 4, 4X (File No. E234324); CE
