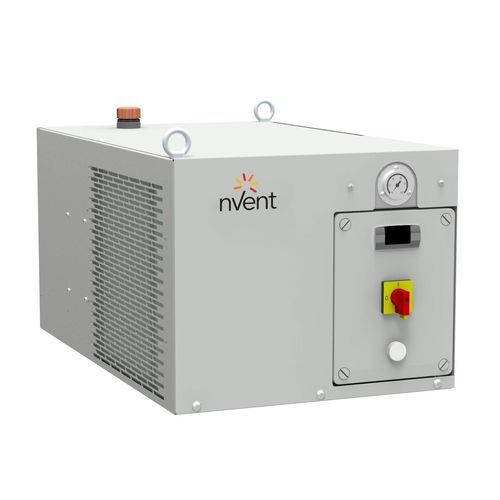

Kühlaggregat für Industrieanwendungen TCW series

stationärkompakt

Übersicht
Der Wasser‑MiniChiller für den industriellen Einsatz bietet hohe Präzision und Zuverlässigkeit bei kompakter Bauweise. Die präzise Kühlleistung unterstützt konstante Prozessqualität. Ein umfangreiches Zubehör‑ und Optionsprogramm ermöglicht verschiedene Konfigurationen für unterschiedliche Anwendungen. Die Einheit verwendet effiziente Komponenten und umweltverträgliche Kältemittel.

Merkmale

• Hermetischer Kompressor.
• Kältekreisrohre aus Messing.
• Geschweißter, gelöteter Plattenverdampfer aus Edelstahl.
• Hocheffiziente Kondensatorspirale.
• Axiallüfter.
• Flüssigkeitskreislauf aus nicht eisenhaltigen Materialien.
• Standard‑Flüssigkeitskreislauf mit offenem Behälter und Pumpe.

Spezifikationen
Katalognummer | Nennleistung W @50Hz | Nennleistung W @60Hz | Fluidtyp | Nennspannung | Nennfrequenz | Kältemittel | Höhe | Breite | Tiefe | Gewicht | Schallpegel @ 50 Hz | Phasenanzahl | Pumpentyp | Nenn/Max Fluiddurchfluss | Pumpendruck @50Hz | Pumpendruck @60Hz | Tankvolumen | Wasseranschluss Ein/Aus
TCW08 | 900W | 1100W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 114.66lb | 56dB(A) | 1 | Peripheral | 3 – 20 l/min | 5.4bar | 7.6bar | 10l | 1/2"
TCW12 | 1600W | 1900W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 119.07lb | 56dB(A) | 1 | Peripheral | 5 – 20 l/min | 4.6bar | 6.7bar | 10l | 1/2"
TCW19 | 2200W | 2550W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 121.28lb | 56dB(A) | 1 | Peripheral | 6.5 – 20 l/min | 4bar | 6bar | 10l | 1/2"
TCW31 | 3000W | 3450W | Water | 230V | 50 – 60Hz | R134a, R513A | 19.49in | 31.5in | 17.72in | 163.17lb | 57dB(A) | 1 | Peripheral | 6.5 – 20 l/min | 2.8bar | 3.7bar | 10l | 1/2"
TCW41 | 3900W | 4450W | Water | 230V | 50 – 60Hz | R134a, R513A | 19.49in | 31.5in | 17.72in | 165.38lb | 57dB(A) | 1 | Peripheral | 11 – 20 l/min | 2.8bar | 3.7bar | 10l | 1/2"

Technische Merkmale / Spezifikationen

• Serie: TCW (Katalognummern: TCW08, TCW12, TCW19, TCW31, TCW41).
• Fluidtyp: Water.
• Unterstützte Kältemittel: R134a, R513A.
• Nennspannung: 230V.
• Nennfrequenz: 50 – 60Hz.
• Phasenanzahl: 1 (Einphasen).
• Kompressoren: hermetischer Kompressor.
• Verdampfer: geschweißter, gelöteter Plattenverdampfer aus Edelstahl.
• Kondensator: hocheffiziente Kondensatorspirale.
• Ventilatortyp: Axiallüfter.
• Materialien im Fluidkreislauf: nicht eisenhaltige Materialien.
• Standard‑Flüssigkeitskreislauf: offener Behälter mit Pumpe; Tankvolumen 10 l (pro Einheit).
• Pumpentyp: Peripheriepumpe.
• Nenn/Max Durchfluss: modellabhängig (3–20 l/min bis 11–20 l/min je nach Typ).
• Pumpendruckbereich: modellabhängig (z. B. 2.8bar bis 7.6bar je nach Modell und Frequenz).
• Verfügbare Nennleistungen (50Hz): 900W, 1600W, 2200W, 3000W, 3900W.
• Verfügbare Nennleistungen (60Hz): 1100W, 1900W, 2550W, 3450W, 4450W.
• Abmessungen variieren nach Modell (Höhe: 14.45in oder 19.49in; Breite: 28.54in oder 31.5in; Tiefe: 17.72in oder 17.87in).
• Gewichte variieren nach Modell (ca. 114.66lb bis 165.38lb).
• Schallpegel ca. 56–57 dB(A) bei 50Hz je nach Modell.
• Wasseranschluss Ein/Aus: 1/2".
