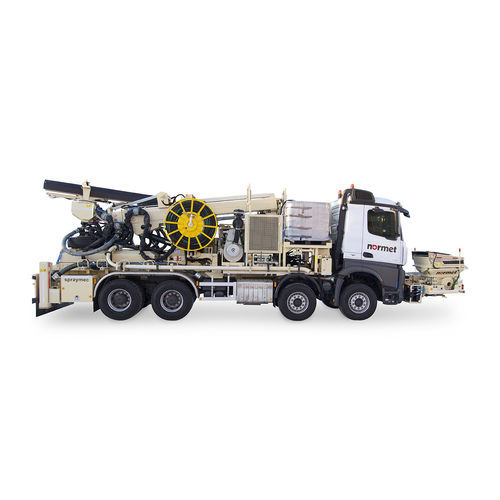

Fahrzeug für Tunnelbohrung SPRAYMEC NORRUNNER 140 DVC

elektrischRaupen

Überblick
Der Spraymec NorRunner 140 DVC ist ein straßenzugelassenes Betonsprühgerät auf Lkw-Basis, ausgelegt für mittlere bis große Tunnelprofile. Der Antrieb kann über einen Dieselmotor und ein elektrohydraulisches Aggregat erfolgen oder alternativ netzgebunden für lokal emissionsfreien Betrieb genutzt werden. Zentrale Spritzkomponenten sind ein synchronisiertes Beschleuniger-Dosiersystem und die pulsationsarme NSP 30 Betonspritzpumpe mit unabhängiger Förderzylindersteuerung, integriert in ein geschlossenes Regelkreissystem. Die Maschine verfügt über einen präzisen Sprühmanipulator, einen an Bord montierten Kompressor sowie ein automatisches Leitungs- und Düsenwaschsystem zur Minimierung von Verstopfungen unter harten Untertagebedingungen.

Zusätzliche Hinweise
Optional sind Automatisierungs- und Messpakete erhältlich: das SmartSpray-System zur Spritzautomatisierung und das SmartScan-System zur Betondickenmessung. Der NorRunner 140 DVC ist Teil einer kompletten Schüsselfertigsystem-Lösung inklusive Transportausrüstung, Bauchemikalien und unterstützenden Dienstleistungen.

Wesentliche Daten

• Lkw-basiertes Tunnelsprühgerät
• Maximale horizontale Abdeckung: bis zu 28 m
• Maximale vertikale Reichweite: bis zu 19,5 m
• Förderleistung Betonpumpe: bis zu 30 m3/h (NSP 30)
• Fahrhöhe/Tramminghöhe: 3,8 m

Merkmale & Ausstattung

• Rückfahrkamera für verbesserte Sicht beim Rangieren
• Ergonomische Bedienerumgebung und Bedienelemente
• Wendiges, genaues Sprühgestänge mit vertikalem und horizontalem Tracking
• Automatische Bewegung des oberen Gestängeteleskops und Düsendrehung
• Hervorragender Rückprallschutz und proportional gesteuerte, druckgeregelte Hydraulikbewegungen
• Vorbereitet für Normet SmartSpray
• Kompatibel mit Normet SmartScan zur Dickenmessung
• Pulsationsarme NSP 30 Spritzpumpe (bis zu 30 m3/h) mit Reversierfunktion
• Beschleunigersystem mit hydraulisch angetriebener Pumpe (12 bar) und 1000 l Behälter (zweiter 1000 l Behälter optional)
• Beschleunigerdosierung vollständig synchronisiert mit der Betonförderung
• Remote Driving System (ReCoDrive) für ferngesteuertes Umsetzen der Maschine
• Drehschieberkompressor hydraulisch angetrieben, einstellbarer Luftdurchsatz (8 / 10 / 13,8 m3/min)
• 55 kW Elektrohydraulikaggregat für Gestänge, Pumpe, S-Rohr und Dosiersystem
• Modernes Kabel- oder Funksystem mit 2/4 Joysticks (optional mit Überbrückungskabel)
• Hochdruckreiniger und 1000 l Edelstahltank für Reinigung und Vorbefeuchtung
• Hydraulisch angetriebene Wasserschlauchhaspel
• Automatisches Schmiersystem für Pumpe und Gestänge
• Automatische Leitungs- und Düsenwaschanlage mit Trichterschutzabdeckung
• Schalölsystem enthalten
• Hydraulisch ausfahrbare hintere Stützbeine
• Frostschutztank 300 l
• Wasserverstärkerpumpe und Hydrauliköl-Füllpumpe
• Aufbewahrungsbox für Werkzeuge und Ersatzteile (Werkzeugset enthalten)
• Optionales System zur Überwachung der Sprühbedingungen
• Optionales Heizkit und optionaler elektrisch betriebener Rührer für den Beschleunigerbehälter
• Optionaler Bypass-Filtersatz für den Ölkreislauf

Hinweise zu Reichweite und Abdeckung
Die Beschreibung nennt eine maximale horizontale Abdeckung von 28 m und eine vertikale Reichweite von etwa 19–19,5 m; in den Kerndaten wird 19,5 m als maximale vertikale Reichweite angegeben.

Caractéristiques / spécifications techniques

• Produkttyp: Lkw-basiertes, straßenzugelassenes Tunnelsprühgerät
• Modell: NorRunner 140 DVC
• Maximale horizontale Reichweite: 28 m (Übersicht)
• Maximale vertikale Reichweite: 19 m (Übersicht) und 19,5 m (Kerndaten)
• Betonpumpe: NSP 30, pulsationsarm, Reversierfunktion, bis zu 30 m3/h
• Fahrhöhe/Tramminghöhe: 3,8 m
• Elektrohydraulikaggregat: 55 kW
• Beschleunigersystem: hydraulisch angetriebene Pumpe (12 bar), 1000 l Behälter (optionaler zweiter 1000 l Behälter)
• Kompressor: Drehschieber, hydraulisch angetrieben, 8 / 10 / 13,8 m3/min
• Wassertank: 1000 l Edelstahl
• Frostschutztank: 300 l
• Sonderausstattungen: automatische Leitungs- und Düsenwäsche, Schmiersystem
• Optionen: SmartSpray, SmartScan
• Stauraum an Bord und Werkzeugset enthalten
