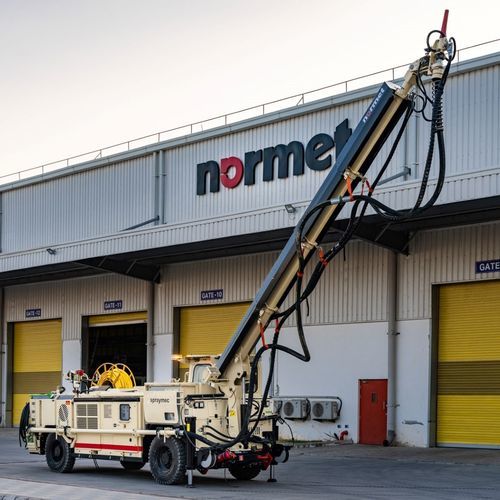

Mobile Betonpumpe SPRAYMEC 4100

für Tunnelfür Untergrundfür den Bergbau

Überblick
Spraymec 4100 ist ein selbstfahrendes Betonspritzgerät, das für Bergbau- und Tunnelbauprojekte mit kleinen bis mittelgroßen Tunnelprofilen entwickelt wurde. Es verfügt über ein geschlossenes Regelkreissystem, präzise Beschleunigerdosierung synchron mit der Betonförderung und eine pulsationsarme NSP 30 Doppelkolben-Betonpumpe für gleichmäßiges Spritzen. Der wendige Sprüharm bietet Rückprallschutz und präzise Materialplatzierung. Ein leistungsfähiger an Bord befindlicher Kompressor sichert eine konstante Sprühqualität, während Allradantrieb und 4-Rad-Lenkung einschließlich Hundegang hohe Manövrierfähigkeit auf engem Raum ermöglichen. Die Bedienelemente sind IP65-zertifiziert und per CAN-Bus angebunden; Wartungspunkte sind zentralisiert, um Ausfallzeiten zu reduzieren.

Schlüsselspezifikation

• Sprühgerät mit starrem Rahmen für Bergbau und Tunnelbau
• Max. vertikale Reichweite: 10,5 m
• Leistung der Betonpumpe: bis zu 27 m³/h (NSP 30)
• Transporthöhe: 2,6 m

Merkmale
Sicherheit

• FOPS/ROPS-geprüfte Kabine
• Kabinentürverriegelungsschalter mit serienmäßiger Sicherheitsbremsfunktion
• Rückfahrkamera zur Verbesserung der Sicht nach hinten
• Ausfallsichere SAHR-Sicherheitsbremsen

Nachhaltigkeit

• Erhältlich mit der neuesten emissionsarmen Stage-V-Motortechnologie

Ergonomie und Bedienerumgebung

• Kabine ergonomisch und sicherheitsorientiert gestaltet
• Gefederter Fahrersitz mit 3-Punkt-Sicherheitsgurt und Sicherheitsschalter
• Optionale geschlossene Kabine mit Klimaanlage und Heizung

Produktivität und Effizienz

• Druckkompensierte, proportionale Auslegerbewegungen für präzises Spritzen
• Erhältlich mit Normet SmartScan-System zur Betondickenmessung
• Pulsationsarme NSP 30 Doppelkolben-Betonpumpe (bis zu 27 m³/h) mit Rückwärtsfunktion und hydraulisch angetriebenem Rührwerk
• Beschleunigerdosierung vollständig synchronisiert mit der Betonförderung über geschlossenes Regelkreissystem
• Optional elektrisch betriebener Schraubenkompressor
• Optionales automatisches Schmierystem für Pumpe, Träger und Ausleger
• Optionales Schalöl-System

Technische Spezifikationen

• Modell: Spraymec 4100
• Max. vertikale Reichweite: 10,5 m
• Betonpumpe: NSP 30, pulsationsarme Doppelkolbenpumpe, bis zu 27 m³/h
• Beschleunigerdosierung: präzise, synchronisiert mit der Betonförderung; geschlossenes Regelkreissystem
• Ausleger: wendiger Sprüharm mit Rückprallschutz; druckkompensierte proportionale Bewegungen
• Kompressor: leistungsstarker Onboard-Kompressor (optional elektrisch betriebener Schraubenkompressor)
• Antrieb & Lenkung: Allradantrieb und 4-Rad-Lenkung inklusive Hundegang
• Bedienelemente & Elektronik: IP65-zertifizierte Bedienelemente; CAN-Bus-System
• Fahrerhaus & Sicherheit: FOPS/ROPS-Kabine; Kabinentürverriegelung; Rückfahrkamera; SAHR-Bremsen
• Wartung: zentrale Wartungspunkte zur Maximierung der Betriebszeit
• Transporthöhe: 2,6 m
