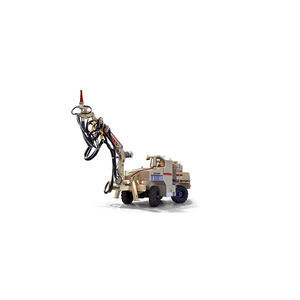

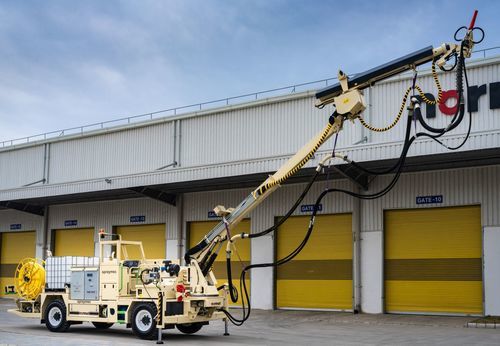

Mobile Betonpumpe SPRAYMEC 5100

für Tunnelfür Baustellefür den Bergbau

Überblick
Spraymec 5100 ist ein mobiles Betonsprühgerät für mittlere bis große Tunnelprofile. Das Closed-Loop-System synchronisiert die Beschleunigerdosierung mit der Betonförderung. Eine niederpulsige NSP 30 Doppelkolbenpumpe (bis 30 m3/h) mit Umkehrfunktion und unabhängiger Hydrauliksteuerung gewährleistet gleichmäßigen Betonfluss. Der sehr wendige Sprühmanipulator bietet große Abdeckung und Rückprallschutz. Ein an Bord befindlicher Hochvolumenkompressor und Stahlrohre mit großem Durchmesser minimieren Verstopfungen. IP65-zertifizierte Steuerungen, CAN-Bus-Diagnose sowie optionale automatische Reinigungs- und Schmiersysteme erhöhen die Verfügbarkeit. 4-Rad-Lenkung und 4-Rad-Antrieb ermöglichen den Einsatz in beengten Untertageumgebungen.

Schlüsselspezifikation

• Tunnelsprühgerät mit starrem Rahmen
• Max. vertikale Reichweite: 14 m
• Betonpumpenleistung: Bis zu 30 m3/h (NSP 30)
• Fahrhöhe: 2,9 m

Merkmale
Sicherheit

• FOPS/ROPS-geprüfte Kabine
• Kabinentürverriegelungsschalter mit serienmäßiger Sicherheitsbremsbetätigung
• Optionale Rückfahrkamera für bessere Hecksicht
• Ausfallsichere SAHR-Sicherheitsbremsen

Ergonomie und Bedienerumgebung

• Kabine mit Schwerpunkt auf Ergonomie und Sicherheit
• Gefederter Fahrersitz mit aufrollbarem Beckengurt und Sicherheitsschalter

Produktivität und Effizienz

• Wendiger, präziser Spritzmast mit vertikaler und horizontaler Nachführung, automatische Bewegung des Obermastteleskops und Düsennutation
• Hervorragender Rückprallschutz sowie proportional gesteuerte, druckgeregelte Hydraulikbewegungen
• Optionales Normet SmartScan Betondickenmesssystem
• Niederpulsige NSP 30 Doppelkolbenbetonpumpe (bis 30 m3/h) mit Reversierfunktion und hydraulisch angetriebenem Rührwerk
• Beschleunigersystem mit hydraulisch angetriebener, elektrisch gesteuerter Pumpe (12 bar) und 1000 l Beschleunigertank (zweiter 1000 l Tank optional)
• Beschleunigerdosierung vollständig synchronisiert mit der Betonförderung
• Hochdruckreiniger mit Schlauchtrommel; optional elektrisch betriebener Schraubenkompressor
• Optionale Systeme: automatisches Schmiersystem, automatisches Betonleitungswaschsystem, Hochdruck-Wassersystem

Technische Daten

• Modell: Spraymec 5100
• Maschinentyp: Tunnelsprühgerät mit starrem Rahmen
• Maximale vertikale Reichweite: 14 m
• Betonpumpenleistung: Bis zu 30 m3/h (NSP 30)
• Fahrhöhe: 2,9 m
• Beschleunigerpumpe: Hydraulisch angetrieben, elektrisch gesteuert (12 bar)
• Beschleunigertank: 1000 l (zweiter 1000 l Tank optional)
• Integrierter Hochvolumen-Kompressor
• Stahlrohre mit großem Durchmesser zur Minimierung von Verstopfungen
• Steuerung: IP65-zertifizierte Bedienelemente
• Diagnose: CAN-Bus
• Antrieb/Lenkung: 4-Rad-Antrieb und 4-Rad-Lenkung
• Hydraulik: Unabhängige hydraulische Steuerung, proportionale, druckgeregelte Bewegungen
• Optionen: Normet SmartScan, automatisches Schmiersystem, Betonleitungswaschsystem, Hochdruck-Reinigungssystem
