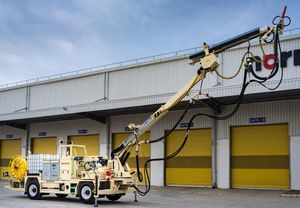

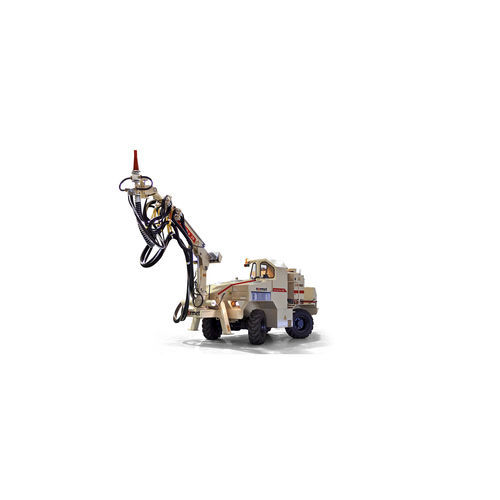

Mobile Betonpumpe ALPHA 20

für Tunnelfür Untertagebaufür Baustelle

Überblick
Alpha 20 ist eine dieselhydraulische Nassspritzbetonmaschine für Tunnelprofile bis zu 5 m Höhe und 5 m Breite. Sie wurde für zuverlässigen Betrieb, vereinfachte Wartung und leichte Servicezugänglichkeit ausgelegt. Die Maschine verfügt über einen speziell entwickelten, wendigen Ausleger und eine BS7622-Betonpumpe mit einer theoretischen Maximalleistung von 20 m3/h. Das Beschleuniger-Dosiersystem verwendet eine hydraulisch angetriebene Schlauchpumpe und einen 350 l Edelstahl-Zusatzstofftank. Eine optionale Funkfernsteuerung ermöglicht die präzise und sichere Bedienung aller Sprühfunktionen aus sicherer Entfernung. Vierradlenkung und Allradantrieb unterstützen die Manövrierfähigkeit in engen oder anspruchsvollen Untertagebedingungen. Antriebsleistung liefert ein 120 kW Tier-3-Motor, der Bediener ist durch eine FOPS/ROPS-Sicherheitskabine geschützt.

Schlüsselspezifikation

• Tunnelsprühgerät mit starrem Rahmen
• Max. vertikale Reichweite: 7 m
• Förderleistung Betonpumpe: Bis zu 20 m3/h (theoretisch)
• Fahrhöhe: 2,6 m

Merkmale
Sicherheit

• SAHR ausfallsichere Bremsen

Ergonomie und Arbeitsumfeld

• Gefederter Fahrersitz für erhöhten Komfort bei Transport und Einsatz

Produktivität und Effizienz

• Wendiger Spritzmast mit automatischer Düsenrotation für präzise Auftragsbilder
• Leistungsstarke BS7622-Betonpumpe (bis zu 20 m3/h)
• Funkfernsteuerungssystem für Beschleunigerdosierung, Beschleunigerpumpe und Düsendrehung an/aus, Betonpumpe an/aus/rückwärts
• Beschleunigerdosiersystem mit hydraulisch angetriebener Schlauchpumpe (7 bar) und 350 l Edelstahl-Zusatzstofftank
• Optionaler Hochdruckreiniger

Hinweis
Das Normet-Angebot umfasst Geräte zur Spritzbetonierung und zum Transport von Beton, Baustoffchemikalien sowie Aftermarket-Support für bergbauliche und tunneling-Anwendungen, sowohl unter Tage als auch oberirdisch.

Technische Daten

• Typ: Dieselhydraulisches Nassspritzbetongerät für Tunnel
• Anwendungsbereich: Tunnelprofile bis zu 5 m Höhe × 5 m Breite
• Pumpe: BS7622-Betonpumpe
• Maximale Förderleistung Betonpumpe: Bis zu 20 m3/h (theoretisch)
• Beschleunigerdosierung: Hydraulisch angetriebene Schlauchpumpe, 7 bar
• Beschleuniger-/Additivtank: 350 l Edelstahl
• Ausleger: Speziell entwickelter, wendiger Spritzmast mit automatischer Düsenrotation
• Fernsteuerung: Optionale Funkfernsteuerung für Beschleunigerdosierung, Beschleunigerpumpe, Düsenrotation und Betonpumpensteuerung (an/aus/rückwärts)
• Lenkung: Vierradlenkung
• Antrieb: Allradantrieb (4WD)
• Motor: 120 kW Tier-3
• Kabine: FOPS/ROPS-Sicherheitskabine
• Max. vertikale Reichweite: 7 m
• Fahrhöhe: 2,6 m
• Rahmen: Starrer Rahmen
• Optionen: Hochdruckreiniger
