Formbacken-Schraubstock 03166-10

MaschinenStahlAluminium

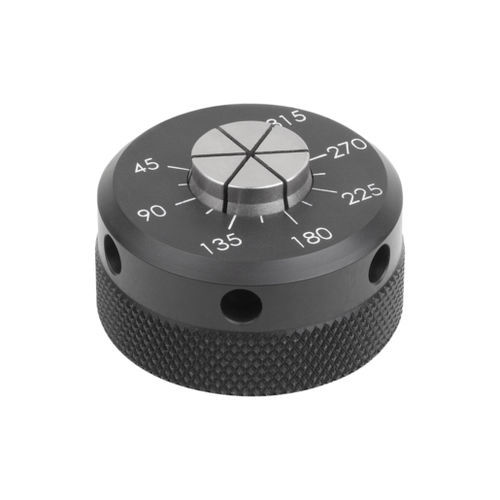

Bearbeitbare Spannzange für Außenspannung WERKSTOFF Spannmutter Aluminium. Spannzange Stahl. AUSFÜHRUNG Spannmutter harteloxiert. HINWEIS Die Kontur des aufzuspannenden Werkstücks ist in die Spannzange eingearbeitet. Durch die Verwendung der eingravierten Gradzahlen kann auch ohne Drehmomentschlüssel immer das gleiche Anzugsdrehmoment zum sicheren Spannen des Werkstücks erreicht werden. Der Spannweg der Spannzange 03166-10-01910 beträgt radial 0,025 mm pro 15° Umdrehung. Der empfohlene Spannweg beträgt 0,07 mm. Der maximal zulässige Spannweg beträgt 0,38 mm. Der Spannweg der Spannzange 03166-10-04950 beträgt 0,05 mm radial pro 15° Umdrehung. Der empfohlene Spannweg beträgt 0,1 mm. Der maximal zulässige Spannweg beträgt 0,64 mm. Der Positionierbund ermöglicht einen präzisen Sitz. ARBEITSWEISE Die Spannmutter wird mit einem Hakenschlüssel angezogen. TECHNISCHE DATEN Siehe technische Informationen. LIEFERUMFANG Form A: Bearbeitbare Spannzange, bestehend aus Spannmutter und Spannzange. Form B: Spannzange. Inklusive Zylinderschrauben zur Befestigung der Spannzange. (metrisch und zöllig) ZEICHNUNGSBEZUG 1) Zylinderschraube
