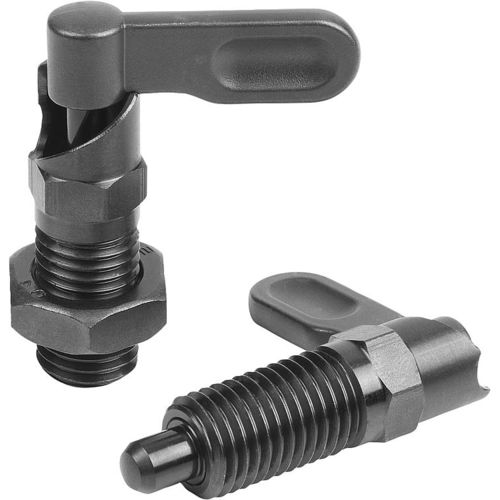

Verriegelbarer Arretierbolzen 03099-20

Beschreibung Werkstoff: Stahl, Festigkeitsklasse 5.8. Ausführung: brüniert. Arretierstift gehärtet und geschliffen. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert. Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert. Zeichnungshinweis: Form A: Griff unbeschichtet, ohne Mutter Form C: Griff pulverbeschichtet, ohne Mutter Form B: Griff unbeschichtet, mit Mutter Form D: Griff pulverbeschichtet, mit Mutter 1) Anschlag links 2) Anschlag rechts
