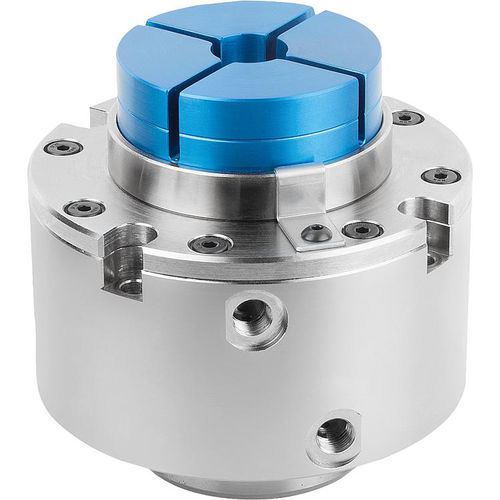

Spannzangen-Werkstückspannfutter 03178-10

für die FeinmechanikPräzisionAluminium

Werkstoff: Spannkörper Vergütungsstahl. Spannzange hochfestes Aluminium. Spannkörper vernickelt, Spannzange blau eloxiert. Hinweis:Der Formspanner pneumatisch besteht aus einem Spannkörper und einer Spannzange. Der Spannkörper kann entsprechend den Anbaumaßen auf Vorrichtungen aufgeschraubt werden. Spannvorgang: Öffnen der Spannzange durch Anlegen der Druckluft an den Anschluss "öffnen". Schließen der Spannzange (Spannvorgang) durch Anlegen der Druckluft an den Anschluss "schließen". Die Pneumatikanschlüsse können wahlweise von unten oder seitlich angeschraubt werden. Bei Luftanbindung von unten, müssen die seitlichen Pneumatikanschlüsse verschlossen werden. Spannzangenbearbeitung für die Außenspannung: In die Spannzange wird die Gegenform des zu spannenden Werkstücks eingebracht. Es sind Freiformflächen und asymmetrische Konturen möglich. Durch das einfache Auswechseln der Spannzange, können verschiedene Werkstücke schnell und sicher gespannt werden. Die Spannzange kann bis zur Höhe H2 abefräst werden. Dadurch besteht die Möglichkeit mehrere Werkstückkonturen in die Spannzange einzuarbeiten. Wiederholgenauigkeit Werkstück: +/-0,03 Wiederholgenauigkeit nach Wechseln der Spannzange +/- 0,02 Der Spannhub der Spannzange beträgt radial pro Spannsegment 0,15 mm. Um Beschädigungen der Spannzange zu vermeiden, sollte diese nicht ohne Werkstück oder Spannring betätigt werden. Der Betriebsluftdruckbereich sollte zwischen 0,45 - 0,55 MPa liegen. Die Spannkräfte beziehen sich auf 0,5 MPa. Zubehör:Spannring zum Bearbeiten der Kontur. O-Ring. Positionierbolzen. Spannschraube für Spannzange.
