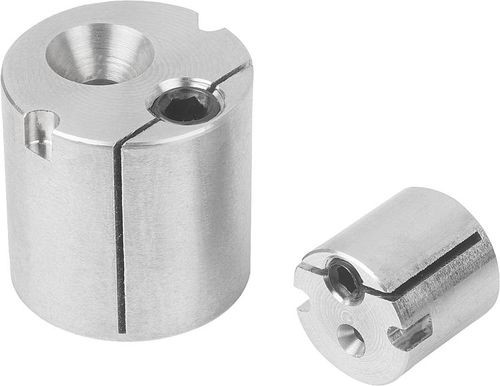

Klemmring 03331

Aufnahme exzentrisch mit Zentrierbohrung Werkstoff: Edelstahl 1.4305. Ausführung: blank. Hinweis: Aufnahmebohrung H7 verwenden. Durch Drehen des Gewindestiftes entsteht eine Flächenpressung. Mit einem verstellbaren Stirnlochschlüssel kann man den Exzenter radial in die richtige Position bringen und über den Gewindestift fixieren. Anwendung: Die exzentrischen Aufnahmebuchsen finden z.B. als Anschlag oder Toleranzausgleich Verwendung. Vorteile: - einfaches Handling - klemmen mit Gewindestift - geringer Einbauraum - beliebige Einbaulage - individuelle Anwendung - vielfältiger Einsatz Zeichnungshinweis: 1) Zentrierbohrung DIN 332-1 Form A 2) Grundform mit Zentrierung 3) Mit Skalenrille als optischer Anschlag 4) Durchgangsbohrung 5) Gewindebohrung
