2D-Scanner AccuTrak O-Frame

für InspektionFilmLaser

Überblick

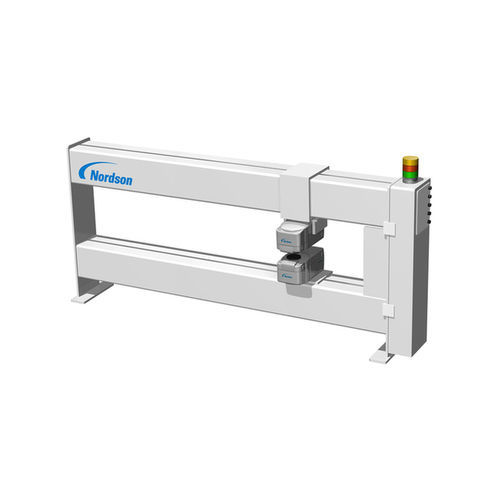

Der AccuTrak O-Frame ist ein Breitspur-O-Frame-Scanner zur Messung auf Stoffbahnen (Infrarot-, Nuklear-, Röntgen- und andere Web-Sensoren). Er unterstützt bis zu 3 Nordson-Sensoren und ermöglicht schnelle Profilerfassung mit Scangeschwindigkeiten bis zu 500 mm/s. Der Kopfwinkel erfasst Passlinien zwischen ±45° ohne Neigung des Scanners. Das robuste Kastenträger-Design und das Kopfwagen-Lagersystem gewährleisten langfristig präzise und wiederholbare MD- und CD-Messungen. Verfügbar für Bahnweiten von 600 mm bis 10000 mm.

Unterstützte Sensortypen

• FilmPro — Infrarot-Dickenmessgerät
• Series 9 — Feuchte- und Schichtmengenmessung
• GBS — Gamma-Dickenmessgerät
• Photon — Elektrode / Schichtgewichts-Messgerät

Hauptmerkmale

• O-Frame Breitspur-Architektur für stabile, wiederholbare Messungen
• Unterstützt bis zu 3 Sensoren für Mehrpunkt- oder Multitechnologie-Erfassung
• Maximale Scangeschwindigkeit: bis zu 500 mm/s (20 in/s)
• Kopfwinkel: ±45° Passlinien ohne Scannerneigung
• Robustes Kastenträger-Design mit fortschrittlichem Kopfwagen-Lagersystem

Anwendungen

• Inline-Profilaufzeichnung für Extrusion, Laminierung und Converting
• Dicken- und Beschichtungsüberwachung bei Folien, Platten und beschichteten Bahnen
• Kontinuierliche Qualitätskontrolle in der Produktionslinie

Technische Daten

• Bahn-/Stoffbreiten: 600 mm – 10000 mm (24 – 394 in)
• Scangeschwindigkeit: bis zu 500 mm/s (20 in/s)
• Unterstützte Sensortypen: IR, Nuklear (Gamma), Röntgen, Elektrode/Coat-Weight und weitere Web-Sensoren
• Max. gleichzeitig nutzbare Sensoren: bis zu 3 (Nordson-Portfolio)
• Konstruktion: Box-Girder O-Frame Design
• Messwiederholbarkeit: Kopfwagen-Lagersystem für präzise MD- und CD-Messungen
