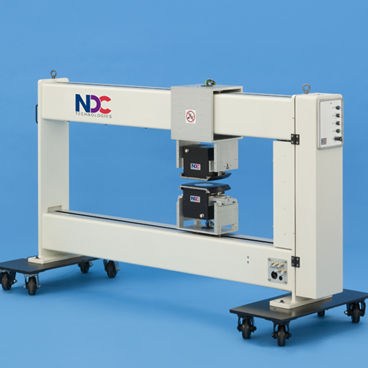

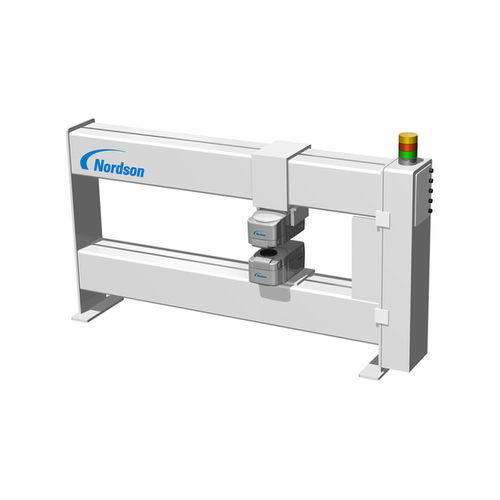

1-Achs-Scanner MiniTrak O-Frame

MessFilmLaser

Überblick
Der MiniTrak O-Frame Web‑Messscanner liefert schnelle, genaue und zuverlässige Inline‑Messleistungen, integriert in eine intelligente, verteilte Messarchitektur. Der kompakte 8‑Zoll‑Kastenprofilrahmen unterstützt durch‑Produkt‑Sensoren wie Nahinfrarot (NIR), Röntgen und Beta und kann bis zu zwei Qualitätssensoren aufnehmen für kombinierte oder redundante Messungen.

Hauptmerkmale

• Kompakter O‑Frame Aufbau mit 8‑Zoll Kastenprofil für den Einsatz an engen Prozessstandorten.
• Unterstützt bis zu zwei Qualitätssensoren für kombinierte Messungen oder Redundanz.
• Kompatibel mit through‑product Messverfahren: Nahinfrarot (NIR), Röntgen, Beta.
• Konzipiert zur Integration in verteilte, intelligente Web‑Mess‑ und Steuerungssysteme.
• Verfügbar für ein breites Spektrum an Bahn‑Breiten für unterschiedliche Produktionslinien.

Unterstützte Sensoren / typische Kombinationen

• FilmPro — Infrarot‑Dickenmessgerät (NIR)
• Series 9 — Moisture & Coat Weight Gauge
• GBS — Gamma‑Dickenmessgerät
• Photon — Electrode Coat Weight Gauge

Anwendungen
Inline‑Messung in Beschichtungs-, Film‑, Konvertier‑ und anderen kontinuierlichen Bahnprozessen, in denen durch‑Produkt‑Messungen (Dicke, Beschichtungsgewicht, Feuchte, Substrateigenschaften) für Prozesssteuerung und Qualitätsüberwachung erforderlich sind.

Technische Daten

• Modellfamilie: MiniTrak O-Frame
• Hersteller: Nordson
• Rahmenstruktur: 8‑Zoll Kastenprofil (kompakt, hohe Steifigkeit)
• Sensor‑Kapazität: Bis zu 2 Qualitätssensoren
• Kompatible Sensortypen: Nahinfrarot (NIR), Röntgen, Beta (through‑product Messung)
• Verfügbare Bahn‑Breiten: 575 mm bis 4325 mm (22,6 in bis 170 in)
• Typische Einsatzgebiete: Messung von Beschichtungsgewicht, Feuchte, Schichtdicke und Substratinspektion in kontinuierlichen Bahnprozessen
