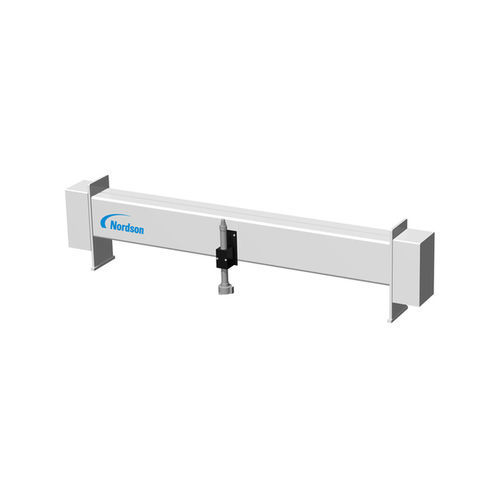

1-Achs-Scanner MiniTrak S-Frame

MessFilmBlatt

Überblick
Der MiniTrak™ S-Frame ist ein einseitiger Scanrahmen, der für die Integration mit den intelligenten Sensorfamilien von Nordson zur Online-Messung bewegter Bahnmaterialien entwickelt wurde. Er unterstützt sowohl Rückstreuungs- als auch Reflexionssensortechnologien und eignet sich für Messgeräte, die eine Seite der Bahn messen, z. B. Nahinfrarot (NIR), Röntgen, Gamma-Rückstreuung und optische Dickenmessung. Der Kopfwagen verfügt über ein Dichtungssystem mit Bürste, um Partikel auszuschließen, und die Rahmenunterseite ist geschlossen, um das Herabfallen von Verunreinigungen auf die Bahn zu verhindern. Der Rahmen unterstützt bis zu zwei scannende Rückstreusensoren und ist für Bahnweiten von 980 mm bis 6230 mm erhältlich.

Unterstützte Sensoren

• Series 9 – Moisture & Coat Weight Gauge
• OptiMike – Optical Thickness Gauge
• GBS – Gamma-Dickenmessgerät
• Nahinfrarot (NIR) Sensoren
• Röntgensensoren
• Gamma-Rückstreusensoren

Anwendungen und Kompatibilität

• Einseitige Online-Messung zur Steuerung von Schichtdicke, Auftragsgewicht, Feuchte und Dichte
• Integration mit Nordson-Messsystemen und Geräten der Series-9-Familie
• Geeignet für Folien, Bahnen, beschichtete Substrate und andere kontinuierliche Bahnprozesse

Hauptmerkmale

• Einseitiger robuster Scanrahmen mit geschlossener Rahmenunterseite
• Dichtungssystem mit Bürste um den Kopfwagen zur Partikelausschluss
• Unterstützt Rückstreuungs- und Reflexionssensor-Familien
• Unterstützt bis zu zwei scannende Rückstreusensoren
• Konfigurierbar für Bahnweiten von 980 mm bis 6230 mm

Technische Daten

• Modell: MiniTrak™ S-Frame
• Typ: Einseitiger Scanrahmen für Bahnmaße
• Sensor-Kompatibilität: NIR, optische Dickenmessung, Röntgen, Gamma-Rückstreuung; Series-9-Familie
• Max. scannende Rückstreusensoren: bis zu 2
• Schutz: Dichtungssystem mit Bürste am Kopfwagen; geschlossene Rahmenunterseite
• Verfügbare Bahnweiten: 980 mm – 6230 mm (38,6" – 245")
