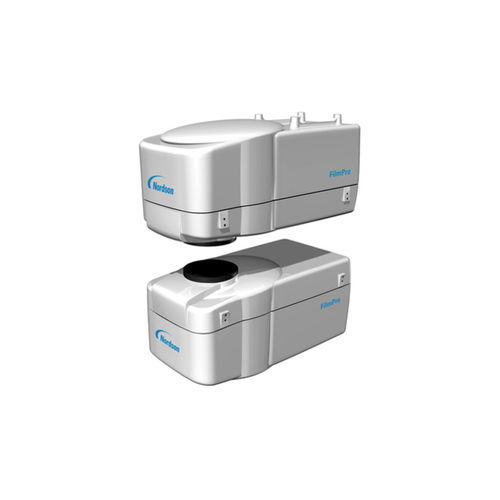

Dickenmessgerät FilmPro

FlächengewichtInfrarotfür Folien

Überblick
Das FilmPro‑Messgerät misst Dicke und Flächengewicht mittels Infrarot‑Transmissionsmessung für Folien, Platten und beschichtete Produkte. FilmPro ist so ausgelegt, dass es wiederholbare, hochauflösende Messwerte zur Prozessregelung in variablen Produktionsumgebungen liefert, basierend auf einem patentierten Infrarot‑Optiksystem und präzisen Komponenten.

Funktionen & Vorteile

• Transmissionsmessung im Infrarotbereich mit nichtionisierender Strahlung (non‑nuclear).
• Optisches Design optimiert für präzise Dicken‑ und Flächengewichtsbestimmung.
• Optionales modulares FSO (Fringe Suppression Optics) zur Reduktion optischer Interferenzen bei dünnen, transparenten Folien.
• Messbereich von sehr dünnen Folien bis zu dicken Platten und Beschichtungen auf Filmsubstraten.
• Mehrschichtige Unterscheidung für bis zu 6 Komponenten (gleichzeitige Schichttrennung).
• Kalibrierungs‑ und Wartungsverfahren geeignet für industrielle Produktionslinien.

Anwendungen

• Cast‑Film‑Produktion
• Messung extrudierter Platten
• Biaxial orientierte Folien (BOPP/BOPA)
• Blasfolien‑Linien
• Mehrlagige Strukturen und Barriereschichten
• Organische und wasserbasierte Beschichtungen auf Filmsubstraten
• Voided/Perlmutt, mikroporöse, Batterieseparatoren und atmungsaktive Folien

Non‑Nuclear Technologie
FilmPro verwendet Infrarot‑Transmissionsmessung statt radioaktiver Quellen. Dadurch entfallen Strahlenschutzlizenzen, spezielle Abschirmungen oder verriegelte Schutztore, was Installation, Wartung und regulatorische Anforderungen vereinfacht.

Verbesserte optische Einheit (FSO)
Dünne, transparente Folien können reflektiertes Licht und optische Interferenzen erzeugen, die die Transmissionsgenauigkeit beeinträchtigen. Das optionale FSO‑Modul und die verbesserte optische Einheit verringern die Empfindlichkeit gegenüber optischen Interferenzen, Dickenänderungen und Scanner‑Run‑out und erhöhen so die Messstabilität bei anspruchsvollen Dünnfilm‑Anwendungen.

Vielseitigkeit
FilmPro misst klare, pigmentierte, voided/perlmuttartige und eingefärbte Produkte, einschließlich Streifenbeschichtungen. Es liefert die echte Dicke für microporöse, atmungsaktive oder voided Folien und kann Dichte aus Basisgewicht und Dicke ableiten. Gleichzeitige Messung von Barriereschichten (z. B. Nylon, EVOH, PVDC) mit Polyolefinschichten wird unterstützt.

Systemkonfiguration
FilmPro lässt sich in Nordson‑Scanrahmen und typische kompatible Scanner wie AccuTrak O‑Frame, MiniTrak O‑Frame, MiniTrak S‑Frame und SlimTrak II integrieren, um verschiedene Bahn‑Breiten und Prozessumgebungen abzudecken.

Eigenschaften / Technische Spezifikationen

• Produkt: FilmPro Infrarot‑Transmissionsmessgerät für Dicke und Flächengewicht
• Messprinzip: Infrarot‑Transmissionsmessung (nichtionisierende Strahlung)
• Messgrößen: Dicke und Flächengewicht; Dichteableitung möglich
• Materialbereich: dünne Folien bis dicke Platten; klar, pigmentiert, voided/perlmutt, mikroporös, atmungsaktiv und barrierereiche Folien
• Mehrschichtige Unterscheidung: bis zu 6 Komponenten
• Optional: FSO (Fringe Suppression Optics) für dünne/klare Film‑Messungen
• Umweltkompensation: ausgelegt für Lichtschwankungen, Temperatur‑/Feuchteänderungen, Luftdruckdrift, Web‑Flattern und Scanner‑Runout
• Kalibrierung: einfache industrielle Kalibrierverfahren
• Typische kompatible Scanner: AccuTrak O‑Frame, MiniTrak O‑Frame, MiniTrak S‑Frame, SlimTrak II
• Anwendungen: Cast‑Film, extrudierte Platten, biaxial orientierte Folien, Blasfolien, Barriereschichten, Beschichtungen, Batterieseparatoren
