Rechteckiger Balg BSTFLEX

rundquadratischMultimaterial

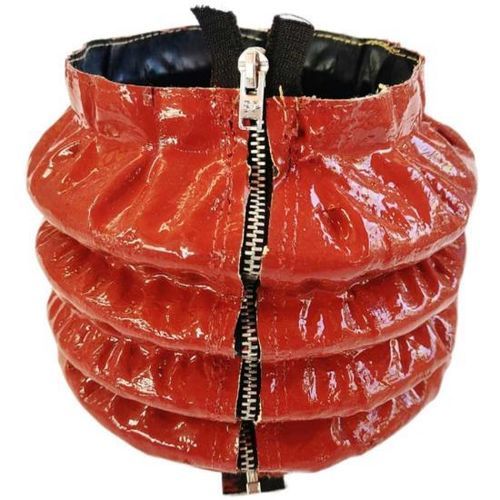

Produktübersicht Genähte Reißverschluss-Bälge BSTFLEX sind kundenspezifische flexible Abdeckungen zum Schutz von Führungen, Linearführungen, Kugelgewinden, Trapezgewinden, Aktuatoren und anderen beweglichen Komponenten mit runden, quadratischen oder rechteckigen Profilen. Die akkordeonartige Gewebekonstruktion dehnt und komprimiert sich mit der Bewegung und schützt Bauteile vor Staub, Metallspänen, Abrieb, Öl, Kühlmittel, Funken und Hitze.

Schnellzugriffs-Reißverschlusskonstruktion Der integrierte Reißverschluss ermöglicht das Öffnen des Balg über die Länge, sodass er um vorhandene Stangen, Wellen, Spindeln, Führungen oder Aktuatoren montiert werden kann, ohne die Maschine komplett zu demontieren. Diese abnehmbare Bauweise eignet sich für Austauschprojekte, wartungsintensive Maschinen und Anwendungen, in denen geschlossene Bälge schwer zu montieren sind.

Wartungsvorteile

• Erstmontage
• Routineinspektion
• Schmierzugang
• Komponentenwartung
• Austausch des Balgs
• Notfallwartung

Individuelle Schließoptionen Verschlussarten werden je nach Anwendung gewählt:

• Robuste Reißverschlüsse
• Haken-und-Schleifen-Verschlüsse (Velcro)
• Druckknöpfe
• Kombinierte Befestigungssysteme
• Vollständig geschlossene Konstruktionen

Kundenspezifische Abmessungen Jeder genähte Reißverschluss-Balg wird nach den erforderlichen Innen-/Außenmaßen, den komprimierten und ausgedehnten Längen, dem Hub und der Faltgeometrie gefertigt, um zum geschützten Bauteil und dem vorgesehenen Verfahrweg zu passen.

Spezifikation
Balgform: Rund, rechteckig oder kundenspezifisch
Innenmaße: Kundenspezifisch
Außenmaße: Kundenspezifisch
Ausgefahrene Länge: Kundenspezifisch
Komprimierte Länge: Kundenspezifisch
Hub: Entsprechend dem Maschinenweg
Verschluss: Reißverschluss, Haken-und-Schleife, Druckknopf oder kundenspezifisch
Gewebe: Ausgewählt nach Einsatzumgebung
Montage: Kragen, Flansch, Klemme oder kundenspezifisch
Verstärkung: Optional
Produktion: Prototypen- und OEM-Fertigung verfügbar

Materialoptionen BSTFLEX fertigt Reißverschluss-Gewebebälge aus technischen Textilien, gewählt nach Kontaminationsart, Temperatur und mechanischer Beanspruchung:

• Beschichtetes Nylon — Flexibilität und Abriebfestigkeit für allgemeine Industrieanwendungen
• Silikonbeschichtetes Glasfasergewebe — für höhere Temperaturen, Funken oder heiße Oberflächen
• PTFE-beschichtetes Glasfasergewebe — chemische Beständigkeit und reduzierte Oberflächenhaftung
• Aluminisiertes Glasfasergewebe — Schutz gegen Strahlungswärme in der Nähe von Öfen oder heißen Prozessanlagen
• Kundenspezifische technische Gewebe — für spezielle Anforderungen an Temperatur, Abrieb, Öl oder Chemikalien

Montageoptionen Kundenspezifische Montagekonfigurationen umfassen:

• Gewebekragen
• Klemmbefestigte Enden
• Verstärkte Endabschnitte
• Metallmontageflansche
• Ösen
• Kundenspezifische Montageplatten und Sonderbefestigungen

Typische Anwendungen

• Hydraulische Maschinen
• CNC-Werkzeugmaschinen
• Kugelgewinde und Führungsgewinde
• Linearführungen und Wellen
• Industrierobotik und Automatisierung
• Hebevorrichtungen und Teleskopmechanismen
• Gießerei- und Metallverarbeitungsanlagen
• Verpackungsmaschinen und Materialflusssysteme
• Wartungs- und Nachrüstprojekte

Benötigte Informationen für die kundenspezifische Fertigung Bei der Spezifikation eines kundenspezifischen Balgs angeben:

• Balgform
• Innendurchmesser oder Innenbreite und -höhe
• Zulässige maximale Außenmaße
• Vollständig komprimierte Länge
• Vollständig ausgefahrene Länge
• Benötigter Hub
• Position der Reißverschluss-/Verschlusslösung
• Montagemethode
• Betriebstemperatur
• Umwelteinflüsse
• Zeichnung, Foto oder vorhandenes Muster

Technische Spezifikationen

• Bestellung (MOQ): 1
• Formen: Rund, rechteckig oder kundenspezifisch
• Verschlussarten: Robuster Reißverschluss, Haken-und-Schleife, Druckknopf, kombiniert oder vollständig geschlossen
• Gewebe: Beschichtetes Nylon, silikonbeschichtete Glasfaser, PTFE-beschichtete Glasfaser, aluminisierte Glasfaser, kundenspezifische technische Gewebe
• Montage: Kragen, Flansch, Klemme, verstärkte Enden, Ösen, kundenspezifische Platten
• Hub: Ausgelegt nach Maschinenverstellung
• Verstärkung: Optional
• Produktion: Prototypen- und OEM-Fertigung verfügbar
