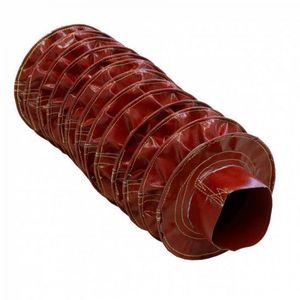

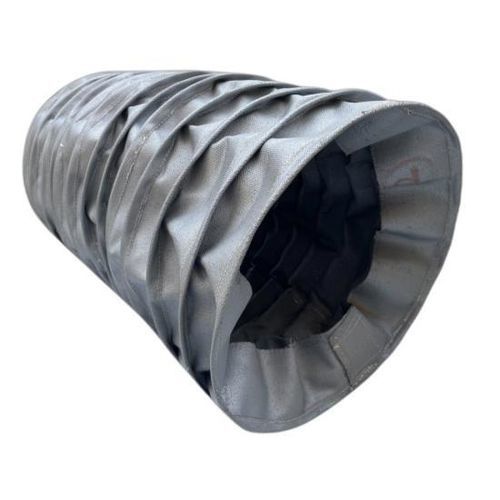

Runder Balg BSTFLEX

PTFEbeschichtetes Gewebealuminiumbeschichtete Glasfaser

Produktübersicht
Die genähten, drahtgestützten Faltenbälge BSTFLEX sind maßgefertigte flexible Schutzabdeckungen für großdurchmesserige, langhubige und anspruchsvolle Industrieanwendungen. Ein internes Drahtgestell stabilisiert die Konvoluten während der Aus- und Einfahrt, verringert Gewebesackung und sorgt für stabile Funktion bei wiederholten Bewegungen.

Typische Anwendungen
Diese drahtverstärkten Gewebefaltenbälge schützen Hydraulikzylinder, Wellen, Antriebe, Teleskopmechanismen und andere bewegliche Bauteile vor Staub, Metallspanen, Abrieb, Öl, Kühlmittel, Funken und Strahlungswärme.

Individualisierungsoptionen
Jeder Faltenbalg kann hinsichtlich Innen- und Außendurchmesser, komprimierter Länge, ausgedehnter Länge, Hub, Drahtabstand, Gewebewahl und Montagelösung angepasst werden. Übliche Gewebeoptionen sind beschichtetes Nylon, silikonbeschichtete Glasfaser, PTFE-beschichtete Glasfaser, aluminisierte Glasfaser und andere hochtemperaturbeständige technische Gewebe.

Drahtgestützte Konstruktion
Das interne Drahtgestell formt und stabilisiert jede Konvolute. Wichtige Vorteile:

• Verbesserte Form- und Maßstabilität
• Bessere Unterstützung bei großen Durchmessern
• Reduzierte Gewebeinstabilität oder Sackbildung
• Geeignet für lange Verfahrwege und große Ausfahrwege
• Effizientes Verhältnis von komprimierter zu ausgedehnter Länge
• Flexible kundenspezifische Geometrien
• Kompatibel mit hochtemperaturbeständigen technischen Geweben

Leistung bei großen Durchmessern und langen Hüben
Das drahtgestützte Design verhindert Durchhängen, ungleichmäßiges Falten, Verdrehungen und Kontakt mit beweglichen Teilen, sodass es sich für große Hydraulikzylinder, Vertikalaktuatoren, Hebemechanismen, Teleskopsysteme, Industriestempel und schwere Maschinen eignet.

Materialoptionen
Die Materialauswahl richtet sich nach Betriebstemperatur, Abrieb, Öl- und Chemikalienexposition. Typische Optionen:

• Beschichtetes Nylon — Flexibilität und Abriebfestigkeit für allgemeinen Industrieschutz
• Silikonbeschichtete Glasfaser — empfohlen für erhöhte Temperaturen und Funkenexposition
• PTFE-beschichtete Glasfaser — chemische und thermische Beständigkeit mit geringer Oberflächenhaftung
• Aluminisierte Glasfaser — Reflexion von Strahlungswärme in der Nähe von Öfen und heißen Anlagen
• Hochtemperaturtechnische Gewebe — für starke Hitze- und Heißpartikelexposition

Geeignetheit für hohe Temperaturen
Die Drahtunterstützung bewahrt die Geometrie des Faltenbalgs bei der Verwendung hitzebeständiger Gewebe, die keine selbsttragenden Akkordeonstrukturen bilden können. Gewebe, Nähfaden, Stützdraht und Befestigungsteile sollten an Strahlungswärme, Schweißfunken, heiße Partikel und Prozessbedingungen angepasst werden.

Maschinenschutz (Kontaminanten)
Entwickelt zum Schutz beweglicher Komponenten vor:

• Staub
• Metallspäne und Schleifreste
• Abrasive Partikel
• Öl und Fett
• Kühlmittel
• Funken und Strahlungswärme
• Umweltkontamination

Typisch geschützte Komponenten

• Hydraulikzylinderstangen
• Wellen und Spindeln
• Aktuatoren und Trapez-/Gewindespindeln
• Kugelgewindetriebe und Linearführungen
• Teleskopmechanismen und große Maschinenteile

Montageoptionen

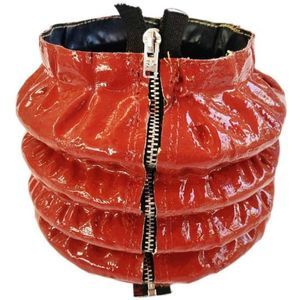

Verfügbare End- und Montagekonfigurationen umfassen Stoffkragen, klemmbefestigte Enden, verstärkte Montagebereiche, Metallflansche, Ösen, Befestigungsplatten und kundenspezifische Befestigungssysteme. Geteilte oder mit Reißverschluss versehene Konstruktionen sind möglich, wenn das Gerät nicht leicht demontiert werden kann.

Angaben für die kundenspezifische Produktion
Typischerweise benötigte Daten zur Auslegung und Angebotserstellung:

• Innen-Ø
• Max. Außen-Ø
• Vollständig komprimierte Länge
• Vollständig ausgedehnte Länge
• Erforderlicher Hub
• Montagedimensionen
• Einbaulage
• Betriebstemperatur
• Umgebungseinflüsse
• Bewegungshäufigkeit
• Zeichnung oder Foto der Anlage

Technische Daten

• Balggentyp: Genähter, drahtgestützter Faltenbalg
• Form: Rund / zylindrisch
• Innen-Ø: Kundenspezifisch
• Außen-Ø: Kundenspezifisch
• Ausgefahrene Länge: Kundenspezifisch
• Komprimierte Länge: Kundenspezifisch
• Hub: Je nach Anwendung
• Drahtunterstützung: Durchmesser und Abstand kundenspezifisch
• Gewebematerial: Je nach Umgebung (beschichtetes Nylon, Silikon/PTFE/aluminisierte Glasfaser usw.)
• Anschlussausführung: Kragen, Flansch, Klemme oder kundenspezifisch
• Verschluss: Geschlossen, Reißverschluss, Klett oder kundenspezifisch
• Produktion: Prototypen und OEM-Stückzahlen
