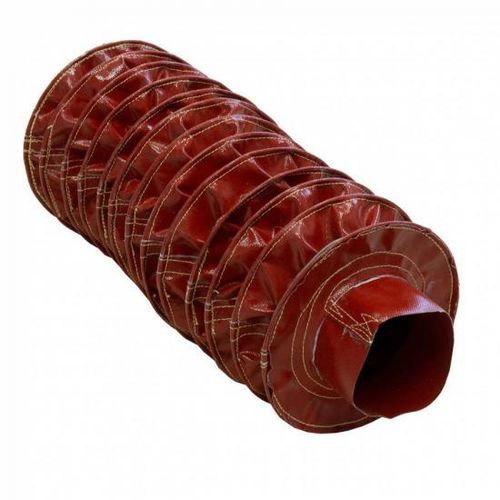

Runder Balg BSTFLEX

PTFEMultimaterialmaßgefertigt

Übersicht
Genähte Rundbälge BSTFLEX sind maßgefertigte flexible Schutzabdeckungen für Hydraulikzylinderstangen, Kugel- und Leitspindeln, Wellen, Aktoren und andere bewegliche Maschinenteile. Die gefaltete/akkordeonartige Gewebekonstruktion dehnt sich bei Bewegung aus und zieht sich zusammen, während sie wichtige Teile vor Staub, Metallspänen, Abrieb, Öl, Kühlmittel und Hitze schützt.

Maßanfertigung
Spezifikation — Verfügbare Optionen
Form — Rund / Zylindrisch
Innendurchmesser — Maßanfertigung
Außendurchmesser — Maßanfertigung
Ausgefahrene Länge — Maßanfertigung
Zusammengedrückte Länge — Maßanfertigung
Hub — Nach Anwendung
Gewebe — Auswahl nach Betriebsbedingungen
Endkonfiguration — Kragen, Flansch, Klemme oder kundenspezifisch
Verschluss — Geschlossen, Reißverschluss, Klett oder kundenspezifisch
Innere Verstärkung — Optional
Produktion — Prototypen und OEM-Stückzahlen

Materialoptionen

• Beschichtetes Nylongewebe: Geeignet für allgemeinen Maschinenschutz, wenn Flexibilität, Abriebfestigkeit und Kontaminationskontrolle erforderlich sind.
• Mit Silikon beschichtetes Glasfasergewebe: Empfohlen für erhöhte Temperaturen und Maschinen, die Hitze, Funken oder heiße Oberflächen ausgesetzt sind.
• Mit PTFE beschichtetes Glasfasergewebe: Geeignet, wenn Temperaturbeständigkeit, Chemikalienbeständigkeit und eine niedrig haftende Oberfläche erforderlich sind.
• Aluminisiertes Glasfasergewebe: Verwendet, wenn Strahlungswärme reflektiert werden muss, z. B. an Öfen, Gießereianlagen oder Abgasleitungen.
• Andere technische Gewebe: Zusätzliche Ausführungen entsprechend Temperatur-, Öl-, Kühlmittel-, Chemikalien-, Abrieb- und Umgebungsanforderungen.

Schutz von Hydraulikzylinderstangen
Genähte Rundbälge bilden eine flexible Schutzbarriere um hydraulische oder pneumatische Stangen und ermöglichen gleichzeitig Aus- und Einfahren. Typisch geschützte Komponenten sind:

• Hydraulikzylinderstangen
• Pneumatikzylinderstangen
• Linearantriebe
• Hubzylinder
• Industrielle Positioniersysteme

Schutz von Kugel- und Leitspindeln
Genähte Rundbälge isolieren Kugel- und Leitspindeln von Verunreinigungen, die die Positioniergenauigkeit und Bewegungszuverlässigkeit beeinträchtigen. Sie schützen gegen:

• Metallspäne
• Schleifstaub
• Kühlmittel
• Ölverschmutzung
• Abrasive Partikel
• Allgemeine Werkstattreste

Schutz von Wellen und Aktoren
Rundstoffbälge eignen sich zum Schutz von rotierenden oder hin- und hergehenden Wellen, Verzahnungen, Spindeln, Führungsstangen, Teleskopbaugruppen und mechanischen Verbindungen und ermöglichen wiederholte Bewegungen ohne starre Verkleidungen.

Genähte Bälge für hohe Temperaturen
Für Maschinen in der Nähe von Öfen, heißen Prozessanlagen, Abgassystemen oder Strahlungswärmequellen können Bälge aus wärmebeständigen Textilien wie silikonbeschichtetem Glasfasergewebe, PTFE-beschichtetem Glasfasergewebe oder aluminisiertem Glasfasergewebe gefertigt werden. Die Gewebeauswahl sollte Strahlungswärme, direkte Kontakttemperatur, Funkenexposition, Öl- und Kühlmittelkontakt, Abrieb, Chemikalien, mechanische Zyklen und Innen-/Außendienst berücksichtigen.

Befestigungsoptionen

• Gewebekragen
• Klemmmontierte Enden
• Flanschenden
• Verstärkte Endsektionen
• Ösenbefestigung
• Kundenspezifische Befestigungssysteme

Anwendungen
Geeignet für CNC-Maschinen, Werkzeugmaschinen, hydraulische und pneumatische Anlagen, industrielle Automatisierung, Robotik, Hebezeuge, Gießereimaschinen, Metallbearbeitungsanlagen, Verpackungsmaschinen, Materialflusssysteme und Sondermaschinen.

Informationen für kundenspezifische Bälge

• Innendurchmesser
• Maximal zulässiger Außendurchmesser
• Vollständig zusammengedrückte Länge
• Vollständig ausgefahrene Länge
• Erforderlicher Hub
• Befestigungsmaße der Enden
• Betriebstemperatur
• Art der Verschmutzung oder Umwelteinwirkung
• Bewegungsfrequenz
• Zeichnung, Foto oder vorhandenes Muster

Technische Daten

• Brand: BSTFLEX
• Produkttyp: Genähte Rundbälge (kundenspezifisch)
• Form: Rund / Zylindrisch
• Verfügbare Materialien: Beschichtetes Nylon, silikonbeschichtetes Glasfasergewebe, PTFE-beschichtetes Glasfasergewebe, aluminisiertes Glasfasergewebe, andere technische Gewebe
• Endkonfigurationen: Kragen, Flansch, Klemme oder kundenspezifisch
• Verschlüsse: Geschlossen, Reißverschluss, Klett oder kundenspezifisch
• Innere Verstärkung: Optional (Drahtverstärkung für große Durchmesser verfügbar)
• Produktionsvolumen: Prototypen und OEM-Mengen
• Auf der Seite angegebene Mindestbestellmenge: 1
• Typische Schutzarten: Staub, Metallspäne, Abrieb, Öl, Kühlmittel, Hitze, Funken
