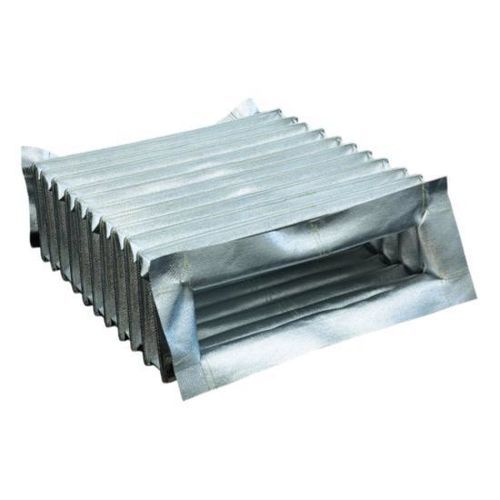

Quadratischer Balg BSTFLEX

rechteckigPTFEbeschichtetes Gewebe

Produktübersicht
Genähte rechteckige Faltenbälge BSTFLEX sind kundenspezifisch gefertigte flexible Schutzabdeckungen für Maschinenführungen, Linearschienen, Kugel-/Trapezspindeln, Aktuatoren und andere bewegliche Bauteile mit quadratischem oder rechteckigem Profil. Die akkordeonartige Nähkonstruktion dehnt sich aus und komprimiert sich mit dem Verfahrweg und schützt kritische Teile vor Metallspänen, Schleifrückständen, Staub, Öl, Kühlmitteln, Funken und Hitze. Jeder Faltenbalg wird passend zur Anwendung mit Innenbreite, Innenhöhe, ausgezogener und komprimierter Länge, Hub und Faltengeometrie spezifiziert. Material und Befestigungsart werden entsprechend Umgebung und Einbauanforderungen ausgewählt.

Maßgefertigte rechteckige Faltenbälge — Aufbau & Optionen
Faltenbalgform: rechteckig, quadratisch oder kundenspezifisch
Innenbreite: kundenspezifisch
Innenhöhe: kundenspezifisch
Außenmaße: kundenspezifisch
Ausgezogene Länge: kundenspezifisch
Komprimierte Länge: kundenspezifisch
Hub: entsprechend Maschinengang
Gewebe: ausgewählt nach Umgebung und Temperatur
Befestigung: Flansch, Platte, Kragen, Klemme oder kundenspezifisch
Verschluss: geschlossen, Reißverschluss, Klett oder kundenspezifisch
Verstärkung: optional (verstärkte Enden, interne Stützen)
Produktion: Prototypen- und OEM-Fertigung verfügbar

Materialoptionen

• Beschichtetes Nylongewebe — flexibel, abriebfest für allgemeine Maschinenschutzanwendungen.
• Silikonbeschichtetes Glasfasergewebe — hitzebeständig für erhöhte Temperaturen, Funken und Strahlungswärme.
• PTFE-beschichtetes Glasfasergewebe — höhere Temperaturtauglichkeit, Chemikalienbeständigkeit und niedrig haftende Oberfläche.
• Aluminisiertes Glasfasergewebe — reflektierende Schicht für Umgebungen mit Strahlungswärme wie Öfen und Gießereien.
• Kundenspezifische technische Gewebe — weitere Materialkombinationen nach Einsatzbedingungen.

Schutz von Maschinenführungen und Linearschienen
Rechteckige Faltenbälge bilden eine flexible Barriere um exponierte Maschinenführungen und Linearschienen und verhindern das Eindringen von Metallspänen, Schleifrückständen, Staub, Öl, Kühlmittel, Funken und abrasiven Partikeln, während der erforderliche Verfahrweg erhalten bleibt.

CNC- und Automationsanwendungen

• CNC-Bearbeitungszentren
• Fräsmaschinen
• Lineare Positioniersysteme
• Industrieroboter
• Automatisierte Montageanlagen
• Verpackungsmaschinen
• Hebemechanismen
• Materialflusssysteme
• Sondermaschinen
• Nachrüstungen an Werkzeugmaschinen

Hochtemperatur-rechteckige Faltenbälge
Für Hochtemperatureinsätze können genähte Faltenbälge aus hitzebeständigen Geweben (siliconbeschichtete Glasfaser, PTFE-beschichtete Glasfaser, aluminisiertes Glasfasergewebe) gefertigt werden, die für Dauerbetriebstemperatur, kurzzeitige Einwirkungen, Strahlungswärme, Funken, heiße Partikel, Öl-/Kühlmittelkontakt und Biegefrequenz ausgelegt sind.

Montage- und Installationsoptionen

• Starre Montageplatten
• Gewebeflansche
• Verstärkte Endplatten
• Klemmmontierte Enden
• Ösen
• Klettverschlüsse
• Reißverschlussöffnungen
• Kundenspezifische Befestigungssysteme

Typische Anwendungsbereiche

• Maschinenführungen
• Linearschienen
• Kugelspindeln
• Trapezspindeln
• CNC-Achsen
• Hubtische
• Linearantriebe
• Automatisierte Maschinen
• Roboteranlagen
• Gießereimaschinen
• Metallbearbeitungsmaschinen
• Sondermaschinen

Spezifikationen / technische Details

• Brand / Product line: BSTFLEX
• Produkttyp: Genähte rechteckige Faltenbälge aus Gewebe (Akkordeon-Stil, ausfahrbar/komprimierbar)
• Anpassungsparameter: Innenbreite, Innenhöhe, Außenmaße, ausgezogene Länge, komprimierte Länge, Hub, Faltengeometrie, Montageanordnung, Gewebekonstruktion
• Verfügbare Materialien: beschichtetes Nylon, silikonbeschichtete Glasfaser, PTFE-beschichtete Glasfaser, aluminisierte Glasfaser, weitere technische Gewebe
• Montageoptionen: Flansch, Platte, Kragen, Klemme oder kundenspezifisch; starre Platten, Gewebeflansche, verstärkte Endplatten, klemmmontierte Enden, Ösen
• Verschlussoptionen: geschlossen, Reißverschluss, Klett oder kundenspezifisch (geteilte/reißbare Ausführungen zur einfacheren Montage)
• Verstärkung: optional (verstärkte Enden, interne Stützen oder Drahtunterstützung)
• Produktion: Prototypen- und OEM-Produktion verfügbar
• Typische behandelte Verunreinigungen: Metallspäne, Schleifrückstände, Staub, Öl, Kühlmittel, Funken, abrasive Partikel
• Bestellmenge (MOQ): 1
• Informationen, die typischerweise für kundenspezifische Fertigung/Spezifikation benötigt werden: Innenbreite; Innenhöhe; maximal zulässige Außenbreite/-höhe; vollständig komprimierte Länge; vollständig ausgedehnte Länge; erforderlicher Verfahrweg; Montageabmessungen; Betriebstemperatur; Art der Verunreinigungen/Umgebung; Zeichnung, Foto oder Muster
