CNC-Bearbeitungszentrum / 3-Achs HRC series
vertikalPortalBrücken

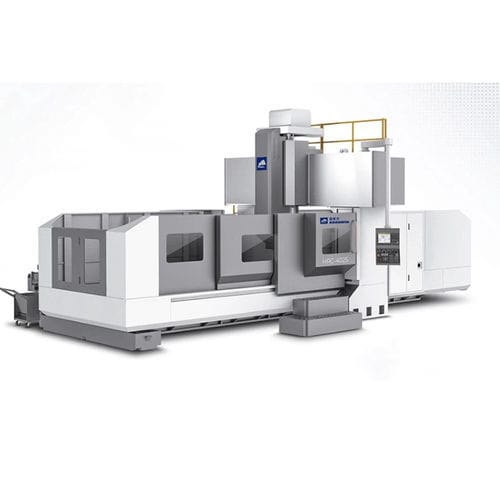

CNC-Bearbeitungszentrum / 3-Achs - HRC series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertikal / Portal / Brücken
CNC-Bearbeitungszentrum / 3-Achs - HRC series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertikal / Portal / Brücken
CNC-Bearbeitungszentrum / 3-Achs - HRC series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertikal / Portal / Brücken - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Struktur
Portal, Brücken
Spindelnase
BT 50, CAT50, ISO 50
Zuatzfunktion
Fräs, Schneid
Anwendungsbereich
für Schwerlast
X-Hub

1.600 mm, 2.000 mm, 2.500 mm, 3.000 mm, 3.050 mm
(62,99 in, 78,74 in, 98,43 in, 118,11 in, 120,08 in)

Y-Hub

1.300 mm, 1.500 mm, 1.800 mm, 2.000 mm, 2.900 mm
(51,18 in, 59,06 in, 70,87 in, 78,74 in, 114,17 in)

Z-Hub

800 mm, 880 mm, 1.000 mm
(31,5 in, 34,65 in, 39,37 in)

Rotationsgeschwindigkeit

6.000 rpm, 8.000 rpm
(37.699 rad.min-1, 50.265 rad.min-1)

Leistung

Min: 4,5 kW
(6,12 hp)

Max: 22 kW
(29,91 hp)

Vorrückgeschwindigkeit X-Achse

10 m/min, 15 m/min

Vorrückgeschwindigkeit Y-Achse

15 m/min

Vorrückgeschwindigkeit Z-Achse

15 m/min

Maximale Tischlast

3.000 kg, 4.000 kg, 7.000 kg, 8.000 kg, 10.000 kg
(6.614 lb, 8.818 lb, 15.432 lb, 17.637 lb, 22.046 lb)

Werkzeuggewicht (max.)

15 kg
(33,1 lb)

Positioniergenauigkeit

0,005 mm
(0,0002 in)

Werkzeugwechselzeit

3,8 s

Gesamtgewicht

Min: 13.000 kg
(28.660,09 lb)

Max: 38.000 kg
(83.775,66 lb)

Gesamtlänge

Min: 4.800 mm
(189 in)

Max: 11.000 mm
(433,1 in)

Gesamtbreite

Min: 2.600 mm
(102,4 in)

Max: 4.600 mm
(181,1 in)

Gesamthöhe

Min: 3.200 mm
(126 in)

Max: 4.600 mm
(181,1 in)

Beschreibung

◆Säulenhöhenerhöhung: 200 mm ◆Messermagazin: 32-teiliges Werkzeug, 40-teiliges Werkzeug ◆Wasserauslass aus der Mitte der Spindel ◆Automatisches Werkzeuglängenmessgerät ◆Automatisches Werkzeug-Werkstückmessgerät ◆Temperaturanstiegs- und Wärmeausgleichssystem ◆Seitenfräskopf Merkmale Der Querträger ist einstückig gegossen und geformt, und das Strukturdesign basiert auf einer kastenförmigen Struktur mit hoher Steifigkeit und einem brückenförmigen Design, das die vertikale Schwerkraft und den seitlichen Widerstand wirksam unterstützen und beim Schneiden eine optimale Steifigkeit erreichen kann. Der minimale Abstand zwischen der Spindelmitte und der Z-Achsen-Gleitschiene verkürzt den Schnittkraftarm. Die Z-Achse ist mit zwei Sätzen Hochdruck-Luftzylinder-Gegengewichten ausgestattet, die das Gewicht des Maschinenkopfes synchron ausgleichen können. Sehen Sie sich unten die Spezifikationen unserer HNN-Serie an und kontaktieren Sie uns dann, wenn Sie Hilfe bei der Auswahl der richtigen mechanischen Presse für Ihre Anwendung benötigen.
