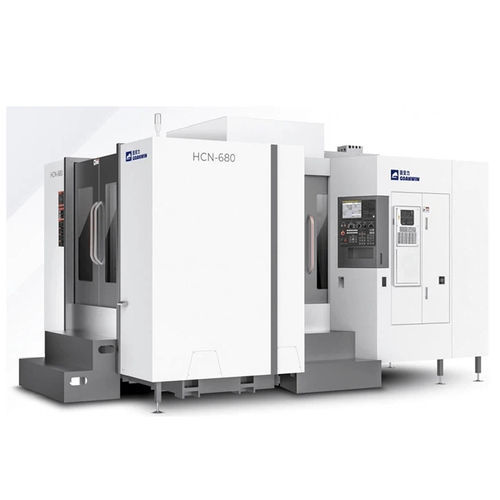

CNC-Bearbeitungszentrum / 3-Achs HCN series
horizontalBT 40BT 50

CNC-Bearbeitungszentrum / 3-Achs - HCN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - horizontal / BT 40 / BT 50
CNC-Bearbeitungszentrum / 3-Achs - HCN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - horizontal / BT 40 / BT 50
CNC-Bearbeitungszentrum / 3-Achs - HCN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - horizontal / BT 40 / BT 50 - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
horizontal
Spindelnase
BT 40, BT 50
Zuatzfunktion
Fräs, Gewindeschneid
Weitere Eigenschaften
kompakt, Hochpräzision
X-Hub

1.100 mm, 1.300 mm, 1.500 mm, 1.700 mm
(43,31 in, 51,18 in, 59,06 in, 66,93 in)

Y-Hub

600 mm, 800 mm, 1.000 mm, 1.030 mm
(23,62 in, 31,5 in, 39,37 in, 40,55 in)

Z-Hub

600 mm, 800 mm, 1.030 mm
(23,62 in, 31,5 in, 40,55 in)

Rotationsgeschwindigkeit

6.000 rpm, 8.000 rpm, 10.000 rpm, 12.000 rpm
(37.699 rad.min-1, 50.265 rad.min-1, 62.832 rad.min-1, 75.398 rad.min-1)

Leistung

Min: 3 kW
(4,08 hp)

Max: 18,5 kW
(25,15 hp)

Vorrückgeschwindigkeit X-Achse

20 m/min

Vorrückgeschwindigkeit Y-Achse

20 m/min

Vorrückgeschwindigkeit Z-Achse

20 m/min

Maximale Tischlast

600 kg, 700 kg, 1.200 kg, 3.000 kg
(1.323 lb, 1.543 lb, 2.646 lb, 6.614 lb)

Werkzeuggewicht (max.)

8 kg, 18 kg
(17,6 lb, 39,7 lb)

Positioniergenauigkeit

0,005 mm
(0,0002 in)

Werkzeugwechselzeit

2 s

Gesamtgewicht

7.200 kg, 9.000 kg, 10.000 kg, 12.000 kg
(15.873,28 lb, 19.841,6 lb, 22.046,23 lb, 26.455,47 lb)

Gesamtlänge

2.500 mm, 3.800 mm, 4.000 mm, 4.600 mm
(98,4 in, 149,6 in, 157,5 in, 181,1 in)

Gesamtbreite

2.870 mm, 3.040 mm, 3.400 mm, 3.600 mm
(113 in, 119,7 in, 133,9 in, 141,7 in)

Gesamthöhe

2.785 mm, 2.900 mm, 3.200 mm
(109,6 in, 114,2 in, 126 in)

Beschreibung

Die Hauptstruktur dieser Werkzeugmaschinenserie ist eine T-förmige Struktur mit vollständig beweglicher Säule, großer Spannweite, hoher Steifigkeit und hoher Festigkeit. Während des Bearbeitungsprozesses können Arbeitstisch und Fräser automatisch ausgetauscht werden, und die Bearbeitung unserer Oberflächen kann durch gleichzeitiges Spannen durchgeführt werden, um Fräsen, Bohren, Reiben, Bohren, Reiben, Gewindeschneiden und andere Prozesse abzuschließen. Moderne Werkzeugmaschinen und Steuerungskonzepte sowie ein kompaktes Strukturdesign gewährleisten die Verarbeitungsanforderungen für hocheffiziente und hochpräzise Einzelstücke oder kleine und mittlere Chargenprodukte. Es eignet sich für die komplexe Bearbeitung trockener Automobilmotoren, Getriebegehäuse, technischer Maschinenteile, Dampfturbinen und anderer Industrieteile.
