CNC-Bearbeitungszentrum / 3-Achs HNN series
vertikalPortalBT 40

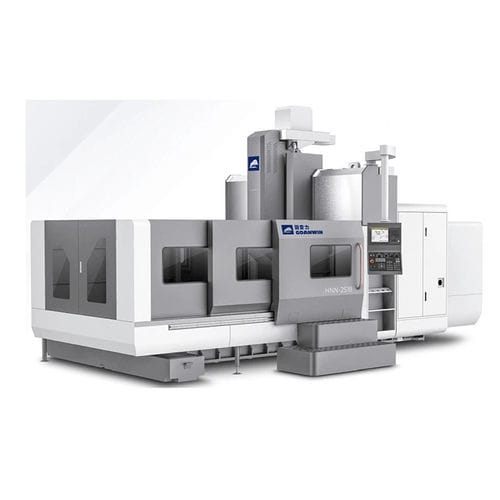

CNC-Bearbeitungszentrum / 3-Achs - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertikal / Portal / BT 40
CNC-Bearbeitungszentrum / 3-Achs - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertikal / Portal / BT 40
CNC-Bearbeitungszentrum / 3-Achs - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertikal / Portal / BT 40 - Bild - 2
CNC-Bearbeitungszentrum / 3-Achs - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertikal / Portal / BT 40 - Bild - 3
CNC-Bearbeitungszentrum / 3-Achs - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertikal / Portal / BT 40 - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Struktur
Portal
Spindelnase
BT 40, HSK A-63, BT 50, BBT40
Weitere Eigenschaften
Hochgeschwindigkeit, Hochpräzision, Hochgeschwindigkeit
X-Hub

1.500 mm, 1.600 mm, 2.000 mm, 3.000 mm
(59,06 in, 62,99 in, 78,74 in, 118,11 in)

Y-Hub

1.000 mm, 1.200 mm, 1.300 mm, 1.650 mm
(39,37 in, 47,24 in, 51,18 in, 64,96 in)

Z-Hub

500 mm, 600 mm, 700 mm
(19,69 in, 23,62 in, 27,56 in)

Rotationsgeschwindigkeit

8.000 rpm, 12.000 rpm, 18.000 rpm
(50.265 rad.min-1, 75.398 rad.min-1, 113.097 rad.min-1)

Leistung

Min: 3 kW
(4,08 hp)

Max: 15 kW
(20,39 hp)

Vorrückgeschwindigkeit X-Achse

15 m/min

Vorrückgeschwindigkeit Y-Achse

15 m/min

Vorrückgeschwindigkeit Z-Achse

15 m/min

Maximale Tischlast

2.000 kg, 2.500 kg, 3.000 kg, 4.000 kg
(4.409 lb, 5.512 lb, 6.614 lb, 8.818 lb)

Werkzeuggewicht (max.)

20 kg
(44,1 lb)

Positioniergenauigkeit

0,005 mm
(0,0002 in)

Werkzeugwechselzeit

2 s

Gesamtgewicht

10.000 kg, 12.000 kg, 13.000 kg, 20.000 kg
(22.046,23 lb, 26.455,47 lb, 28.660,09 lb, 44.092,45 lb)

Gesamtlänge

6.200 mm, 7.250 mm, 7.450 mm, 10.000 mm
(244,1 in, 285,4 in, 293,3 in, 393,7 in)

Gesamtbreite

3.900 mm, 4.200 mm, 4.900 mm
(153,5 in, 165,4 in, 192,9 in)

Gesamthöhe

3.000 mm, 3.200 mm
(118,1 in, 126 in)

Beschreibung

Integrierte Portalträgerstruktur, hohe Steifigkeit und hochpräzise Halterung. Die lineare Führungsschiene des Querträgers weist ein abgestuftes Design auf, das die Gesamtsteifigkeit des Maschinenkopfes effektiv erhöht. Alle beweglichen Achsen verwenden hochsteife Kugelführungsschienen. Der Motor mit hohem Drehmoment ist direkt in die Spindel integriert, wodurch der Leistungsverlust minimiert wird. Daher ist die Verarbeitungseffizienz sehr herausragend. Die Kühlmethode Direkteinspritzung des Kühlmittels für Lager minimiert thermische Verformungen durch gleichzeitige Kühlung von Motor und Bett und gewährleistet so die Verarbeitungsqualität. Sehen Sie sich unten die Spezifikationen unserer HNN-Serie an und kontaktieren Sie uns dann, wenn Sie Hilfe bei der Auswahl der richtigen mechanischen Presse für Ihre Anwendung benötigen.
