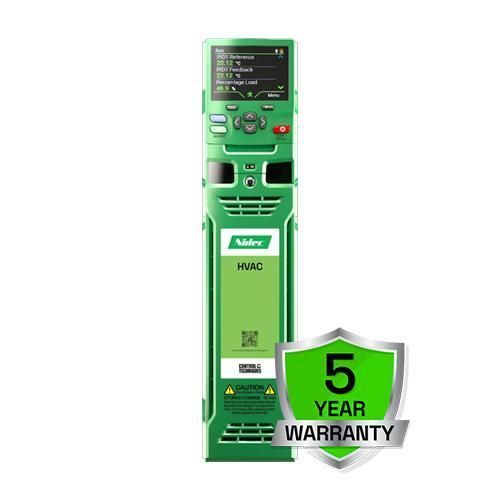

Umrichter mit Digitalanzeige H300

PWMdreiphasigModbus

Überblick
Der H300 Frequenzumrichter (VFD) ist ein spezialisierter HVAC-Umrichter zur präzisen Steuerung von Lüftern, Pumpen und Verdichtern in der Gebäudeautomation. Er verbindet kompakte Bauformen, ein großes Leistungsband und fortschrittliche Motorregelung für projektbezogene Anforderungen.

Produktkern
Spezialist für HVAC · Leistungsbereich: 1,1 kW bis 2,8 MW · Versorgungsspannungen: 200/240 Vac, 380/480 Vac, 500/575 Vac, 500/690 Vac · Schaltfrequenz bis zu 16 kHz · Wirkungsgrad bis 98 % · Standardgarantie 5 Jahre.

Funktionen

• Optimierte Motorregelung für Lüfter, Pumpen und Verdichter (Dynamic Volt/Hertz und erweiterte Regelmodi).
• Eingebaute doppelte PID-Schleifen für unabhängige oder kombinierte Regelung.
• Thermistor-Eingang für direkte Temperaturüberwachung.
• Verlackte Leiterplatten für höhere Zuverlässigkeit in rauen Umgebungen.
• Niedrige Geräuschentwicklung: hohe Schaltfrequenzen und intelligenter 10‑stufiger Lüfter.
• Kompakte Rahmen für maximale Montagespielräume und geringe Stellfläche.

Gebäudeautomation und Kommunikation

• Onboard BACnet MS/TP und Modbus RTU.
• Optionale SI-Module: BACnet IP (BTL geprüft), POWERLINK, EtherNet/IP, Modbus TCP/IP, PROFINET, PROFIBUS, DeviceNet, CANopen.

Maßgeschneiderte Software und Intelligenz

• Onboard-PLC für lokale Steuerlogik ohne BMS.
• Optionale MCi-Prozessoren (MCi200 / MCi210) zur IEC61131-3-Anpassung.
• Optionale Applikationsmodule und nichtflüchtige Medien zur Programmspeicherung.

Fire mode

• Dedizierter Fire-Mode zur Aufrechterhaltung des Betriebs für Rauchabsaugung; konfigurierbar, um Schutzfunktionen im Notfall anzupassen.

Energie und Effizienz

• Wandlungswirkungsgrad bis zu 98 % und Unterstützung für hocheffiziente Permanentmagnetmotoren.
• Energiesparmodi: Sleep, Wake, Standby.
• Onboard-Leistungsmessung mit Kosten‑pro‑kWh‑Funktion und Abschätztools.

Umgebungs- und Betriebsbedingungen

• Betriebstemperatur: -20 °C bis 40 °C standard; bis 55 °C mit Leistungsreduktion.
• Lagerung: -40 °C bis 55 °C (kurzfristig bis 70 °C).
• Luftfeuchte: bis 95 % nicht kondensierend bei 40 °C.
• Höhe: 0–3000 m (Leistungsreduktion 1 % pro 100 m zwischen 1000 m und 3000 m).
• Mechanische Prüfungen: zufällige/sinusförmige Vibration, Stöße gemäß IEC 60068.

Gehäuse und Schutz
Verfügbar als IP20 / NEMA1 / UL Typ 1 Standard und als High-IP Varianten einschließlich IP65 (NEMA4 / UL Typ 12 bei Durchsteckmontage). Bestimmte Rahmen erreichen IP55.

Schnelle Inbetriebnahme und Wartung

• Smartcard für Parameterübertragung und Inbetriebnahme ohne PC.
• SD-Kartenadapter für Parameterspeicherung und Datenlogging.
• Bedieneinheiten: KI-Keypad Plus (Farbdisplay, Bluetooth) und KI-HOA Keypad RTC.
• KI-485-Adapter für zusätzliche RS485-Ports.

Hochleistungs- und Systemlösungen

• Leistungsfähigkeit bis zu 500 kW in einem Modul; freistehende DFS-Serienlösungen und vorkonfigurierte Motorsteuerungssysteme für größere Anlagen.
• Leichtes, kompaktes Design für einfache Integration; vorkonfektionierte Lösungen mit Lastschalter, Sicherungen und Filtern.

Wer profitiert

• Berater & Konstrukteure: Spezifikationsgerechte Funktionen für HVAC-Projekte.
• Auftragnehmer: vereinfachte Installation und schnelle Inbetriebnahme.
• Eigentümer von Geschäftsgebäuden: Komfort, Energieeinsparungen und schnelle Amortisation.

Software
Inbetriebnahme- und Optimierungstools inklusive Connect und Energieeinschätzungs‑Utilities (separate Downloads).

Garantie
Standardgarantie 5 Jahre (es gelten die Bedingungen).

Technische Daten

• Modell/Serie: H300 (Specialist HVAC Drives).
• Leistungsbereich: 1,1 kW bis 2,8 MW.
• Versorgungsspannungen: 200/240 Vac ±10%, 380/480 Vac ±10%, 500/575 Vac ±10%, 500/690 Vac ±10%.
• Schaltfrequenz: bis zu 16 kHz.
• Max. Wirkungsgrad: bis zu 98 %.
• Regelung: Dynamic Volts/Hertz, fortschrittliche Motorregelung, doppelte PID-Schleifen.
• Kommunikation: BACnet MS/TP, Modbus RTU; optionale SI-Module für BACnet IP, POWERLINK, EtherNet/IP, Modbus TCP/IP, PROFINET, PROFIBUS, DeviceNet, CANopen.
• Optionen: MCi200/MCi210, SI-I/O, Smartcard, SD-Adapter, KI-Keypad Plus, KI-HOA RTC, KI-485.
• Schutzarten: IP20 Standard; IP65 / NEMA4 verfügbar; ausgewählte Rahmen IP55.
