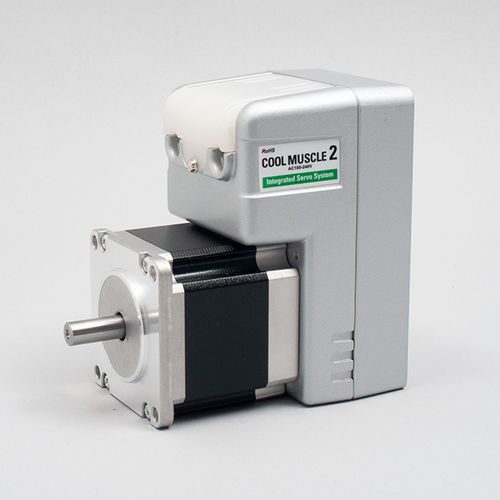

Servomotor mit integriertem Controller CM2-x-56B10C

ACeinphasigdreiphasig

Übersicht
COOL MUSCLE 2 ist ein All-in-One AC-Servosystem, das Treiber, Controller, Encoder, Netzteil und SPS-Funktionen für die Servosteuerung integriert. Es ermöglicht präzise Motorsteuerung mit direktem Anschluss an die Stromversorgung und einfacher Anbindung an PC oder Anzeige-Terminals.

Kompakt und einfach durch Integration
Alle für die Servosteuerung üblichen Komponenten sind im COOL MUSCLE 2 zusammengefasst. Externe Steuerhardware ist optional; die Einheit kann direkt von PC oder Terminal gesteuert werden, was Installation und Systemaufbau vereinfacht.

Vorteile der Integration

• Kabel- und Platzersparnis: Anschlussstecker vereinfachen das Verdrahten und reduzieren den Platzbedarf durch direkten Anschluss an PC oder SPS.
• Kostensenkung: Die integrierte SPS-Funktion erlaubt lokale Ablauf- und Bewegungssteuerung, reduziert externe Controller-Bedarf und senkt die Systemkosten.
• Bewährt in vielen Anwendungen: Eingesetzt in Millionen von Installationen, z. B. Medizin, Halbleiter und Unterhaltungstechnik.

Einfach
Konfiguration und Betrieb sind über PC möglich, auch ohne spezielles Servo-Know-how. Komplexe Bewegungsabläufe lassen sich mittels integrierter SPS programmieren, was die Inbetriebnahme vereinfacht.

Betriebliche Vorteile

• Einfache Verkabelung: "Click & Click"-Verbindungen.
• Einfache Steuerung: Bewegungsprogramme können gespeichert und über Schalter ausgelöst werden.
• Einfache Programmierung: ein leicht verständliches Befehlsset für schnelle Entwicklung und Änderung von Programmen.
• Utility-Software CWL: intuitive Benutzeroberfläche für Parametereinstellungen, Datenverwaltung und Überwachung.

Hohe Leistung
COOL MUSCLE 2 verwendet eine spezielle Vektorregelung für leise, ruckfreie Bewegungen und effizientes Drehmoment über den gesamten Geschwindigkeitsbereich. Automatische/ Echtzeit-Optimierung minimiert den Abstimmaufwand und sichert die Performance bei niedrigen und hohen Geschwindigkeiten.

Integriert und großer Drehzahlbereich
Geschwindigkeitsregelung von sehr langsamen Drehzahlen (0,012 RPM) bis zu hohen Drehzahlen (bis zu 8.000 RPM, je nach Größe). Positionsauflösung bis 1/50.000 ppr (~0,0075°). Max. Drehzahl hängt von der Baugröße ab.

Hohe Funktionalität & verschiedene Funktionen
Verfügbare Funktionen: Drehmomentregelung, lineare und kreisförmige Interpolation, Teach-Funktion sowie Programm-Speicherung/-Ausführung. Die integrierte SPS unterstützt arithmetische und logische Operationen zur lokalen Applikationssteuerung. Weitere Merkmale: Netzwerkmöglichkeit, Status-LED und zahlreiche benutzeranpassbare Parameter.

Merkmale & Highlights

• All-in-one AC-Servo: Treiber, Controller, Encoder, Netzteil und SPS integriert.
• Plug-and-play-Betrieb: direkte Steuerung von PC oder Terminal.
• Vektorregelung für leise, gleichmäßige und effiziente Bewegung.
• Kurzfristig abstimmungsreduzierendes Konzept: automatische/optimale Regelung gegenüber Last in Echtzeit; Auto-Tuning verfügbar.
• Großer Drehzahlbereich: von 0,012 RPM bis hohe Drehzahlen (bis zu 8.000 RPM je nach Größe).
• Hohe Positionsgenauigkeit: bis zu 1/50.000 ppr (~0,0075°).
• Integrierte SPS: Speicherung und Ausführung von Bewegungsprogrammen; Unterstützung arithmetischer und logischer Operationen.
• Vernetzbar: bis zu 15 Achsen per Kabel vernetzbar.
• Status-LED zur Überprüfung ohne PC/SPS.
• Viele einstellbare Parameter und CWL für Einrichtung, Überwachung und Bearbeitung.
• Interpolationsfunktionen: lineare und kreisförmige Interpolation verfügbar und mit einfachen Befehlen ausführbar.

Technische Daten

• Produktfamilie / Modellname: COOL MUSCLE 2
• Integrierte Komponenten: Treiber, Controller, Encoder, Netzteil, SPS-Funktion
• Steuerverfahren: Vektorregelung
• Drehzahlbereich (Beispiel): 0,012 RPM (sehr langsam) bis 8.000 RPM (Max. variiert je nach Größe)
• Positionsgenauigkeit: 1/50.000 ppr (ca. 0,0075 Grad)
• Netzwerk: bis zu 15 Achsen per Kabel verbindbar
• Funktionen: Drehmomentregelung, Interpolation (linear & kreisförmig), Teach, SPS-Arithmetik & Logik, Programm-Speicherung und -Ausführung
• Benutzeroberfläche: Utility-Software CWL für Parametereinstellung, Überwachung und Programmbearbeitung
• Statusanzeige: Status-LED an der Oberseite des Geräts
