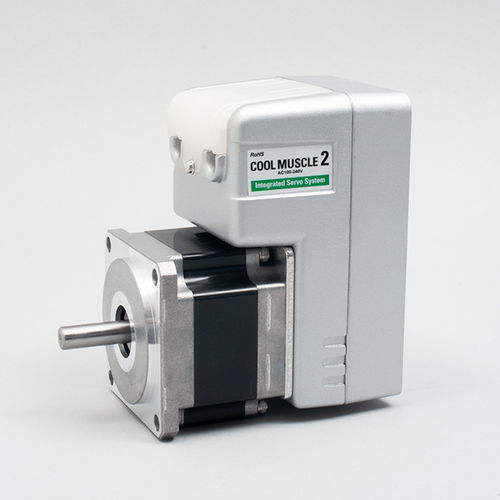

Servomotor mit integriertem Controller CM2-x-60A10C

ACeinphasigdreiphasig

Produktübersicht
COOL MUSCLE 2 ist ein AC-Servosystem, das Treiber, Steuerung, Encoder, Stromversorgung und PLC-Funktionen für die Servosteuerung integriert. Es ermöglicht die direkte Steuerung von PC oder Displayterminal und macht separate externe Steuergeräte überflüssig, wodurch Systemaufbau und Installation vereinfacht werden.

Integration — Klein und einfach
Alle für Servoapplikationen üblichen Komponenten sind in COOL MUSCLE 2 zusammengeführt (Antrieb, Steuerung, Encoder, Stromversorgung und PLC). Dadurch werden Verkabelung, Schaltschrankplatz und die Anzahl externer Geräte vor Ort reduziert.

Vorteile der Integration

• Verkabelungs‑ und Platzersparnis: Verbindungen erfolgen über Kabelstecker für direkte Anbindung an PC oder PLC, wodurch Verkabelungsaufwand und Platzbedarf minimiert werden.
• Kostensenkung: Die integrierte PLC-Funktion kann ein externes PLC überflüssig machen und so Systemkosten reduzieren.
• Bewährte Lösung: COOL MUSCLE 2 wurde in Millionen von Anwendungen in Medizin, Halbleiter, Entertainment und weiteren Bereichen eingesetzt.

Bedienkomfort
Einrichtung und Betrieb erfolgen per PC; spezielle Servo‑Kenntnisse sind nicht erforderlich. Komplexe Bewegungsabläufe lassen sich mit der integrierten PLC einfach programmieren und als Bewegungsprogramme speichern, die per Schalter oder Befehl ausgeführt werden können; dadurch sinkt der Entwicklungsaufwand.

Utility‑Software
Die Utility Software CWL bietet eine intuitive Oberfläche zur Parametereinstellung, Datenverwaltung und Echtzeit‑Überwachung des COOL MUSCLE 2.

Hohe Leistung
COOL MUSCLE 2 nutzt Vektorregelung für ruhige, gleichmäßige Bewegungen und effizientes Drehmoment über den Geschwindigkeitsbereich. Das System unterstützt Gain‑Tuning sowie einen automatischen tuningless‑Modus zur Echtzeit‑Anpassung an Lasten.

Integrierte, leistungsfähige Funktionen
Funktionen umfassen Drehmomentregelung, Interpolation (linear und kreisförmig), Positionsregelung, Teaching sowie Speicherung und Ausführung von Bewegungsprogrammen. Die interne PLC kann komplette Anwendungslogik steuern.

Verschiedene Funktionen

• PLC‑Funktion: arithmetische und logische Operationen ermöglichen autonome Steuerung der Anwendung.
• Netzwerk: Bis zu 15 Achsen können über Kabelverbinder vernetzt werden.
• Status‑LED: Oben am Gerät platzierte Status‑LED ermöglicht schnelle Prüfung ohne PC.
• Viele Parameter: zahlreiche vom Anwender einstellbare Parameter zur Verhaltenstailorierung.
• Interpolation: lineare und kreisförmige Interpolation unterstützt und per einfacher Befehle ausführbar.

Nutzen
COOL MUSCLE 2 vereinfacht Verkabelung (steckbare Verbinder), Steuerung (direkte PC/Display‑Steuerung und gespeicherte Bewegungsprogramme) und Programmierung (einfache Befehle mit intuitiver Software). Es eignet sich für kompakte, integrierte Servoanwendungen in verschiedenen Branchen.

Technische Daten

• Handelsname / Modell: COOL MUSCLE 2
• Integrierte Komponenten: Treiber, Steuerung, Encoder, Stromversorgung, PLC‑Funktion
• Steuerungsverfahren: Vektorregelung
• Abstimmung: Auto‑Tuning und Tuningless‑Modus (automatische, lastadaptive Steuerung in Echtzeit)
• Drehzahlbereich: von sehr langsam (0,012 U/min) bis hohe Drehzahl (bis zu 8.000 U/min; Maximalgeschwindigkeit abhängig von Baugröße)
• Positionsgenauigkeit: 1/50.000 ppr (0,0075°)
• Funktionen: Positionsregelung, Drehmomentregelung, Interpolation (linear & kreisförmig), Teaching, Speicherung & Ausführung von Bewegungsprogrammen
• PLC: interne PLC unterstützt arithmetische und logische Operationen; kann komplette Anwendungen steuern
• Netzwerkfähigkeit: bis zu 15 Achsen über Kabelverbinder
• Anzeigen: Status‑LED oben am Gerät
• Software: Utility Software CWL zur Parametereinstellung, Datenverwaltung und Überwachung
• Anwendungen: Medizin, Halbleiter, Entertainment und verschiedene Industriezweige
