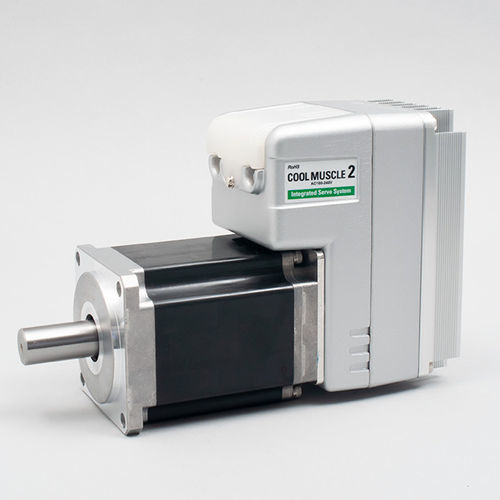

Servomotor mit integriertem Controller CM2-x-60A40C

AC220 V240 V

Produktübersicht
COOL MUSCLE 2 ist ein AC-Servosystem mit integriertem Antrieb, Steuerung, Encoder, Netzteil und PLC-Funktionen im Motorgehäuse. Es ermöglicht präzise Bewegungssteuerung direkt von PC oder Display-Terminal ohne externe Steuerhardware.

Kompakt und einfach durch Integration
Alle für konventionelle Servosteuerung notwendigen Komponenten sind im Motor eingebettet. Dadurch entfallen externe Antriebe, der Platzbedarf reduziert sich und Installation sowie Verkabelung werden vereinfacht.

Vorteile der Integration

• Verkabelungs- & Platzersparnis: Modulare Kabelstecker reduzieren Verkabelungsaufwand und Installationsfläche.
• Kostensenkung: Integrierte PLC- und Steuerfunktionen verringern die Anzahl externer Geräte und die Gesamtkosten.
• Bewährte Anwendungen: Eingesetzt in Medizin, Halbleiter, Entertainment und weiteren Industriebereichen.

Einfache Handhabung
Konfiguration und Betrieb erfolgen über einen PC mit intuitiver Utility-Software. Bewegungsprogramme können im Gerät gespeichert und per Schalter oder externem Signal ausgelöst werden, ohne spezialisierte Servo-Kenntnisse.

Einfache Funktionen

• Einfache Verkabelung: Klickverbinder für schnelles Anschließen.
• Einfache Steuerung: Vorgefertigte Bewegungsabläufe per Schalter oder Befehl ausführbar.
• Einfache Programmierung: Einfache Befehlsstruktur zur Erstellung und Anpassung komplexer Bewegungen.
• Utility-Software (CWL): Grafische Oberfläche für Parametereinstellung, Datenverwaltung und Echtzeit-Monitoring.

Hohe Leistung
COOL MUSCLE 2 nutzt Vektorregelung für ruhigen, gleichmäßigen Lauf und effiziente Drehmomentbereitstellung über einen weiten Drehzahlbereich. Automatisches Tuning reduziert manuelle Nachregelungen und passt die Regelung in Echtzeit an Laständerungen an.

Integriert und hochfunktional

• Großer Drehzahlbereich: Von sehr niedrigen Drehzahlen (≈0,012 U/min) bis zu hohen Drehzahlen (Max. abhängig von Baugröße; Beispiele bis ≈8.000 U/min).
• Tuning-freier Betrieb: Auto-Tuning für stabile Performance ohne umfangreiche manuelle Einstellungen.
• Erweiterte Funktionen: Drehmomentregelung, lineare & kreisförmige Interpolation, Teach-Funktionen und vollständige Programmausführung via integriertem PLC.

Vielfältige Funktionen

• PLC-Funktion: Arithmetische und logische Operationen für Onboard-Automatisierung und Sequenzsteuerung.
• Netzwerkfähigkeit: Bis zu 15 Achsen können über Kabelstecker vernetzt werden.
• Status-LED: Oben angebrachtes LED für schnelle Sichtprüfung ohne PC.
• Viele Parameter: Zahlreiche konfigurierbare Parameter zur Anpassung an die Anwendung.
• Interpolation: Lineare und Kreis-Interpolation per einfacher Befehle ohne externen Controller.

Spezifikationen

• Modellname: COOL MUSCLE 2
• Integrierte Komponenten: Antrieb, Steuerung, Encoder, Netzteil und PLC-Funktion im Motorgehäuse
• Regelverfahren: Vektorregelung für sanften Lauf und optimales Drehmoment
• Drehzahlbereich: ≈0,012 U/min bis hohe Drehzahlen (Max. abhängig von Baugröße; Beispiele bis ≈8.000 U/min)
• Positionsauflösung: Bis zu 1/50.000 ppr (≈0,0075°)
• Netzwerk: Bis zu 15 Achsen
• Funktionen: Drehmomentregelung, Interpolation (linear & kreisförmig), Teach, Programmspeicherung/-ausführung, PLC arithmetische/logische Operationen
• Betrieb & Einrichtung: Steuerung per PC/Terminal; CWL-Utility für Parametrierung und Überwachung
• Verkabelung: Modulare Stecker für vereinfachte Verkabelung und geringeren Platzbedarf
• Statusanzeige: Oben angebrachtes LED für schnelle Prüfung
• Anwendungsbereiche: Medizin, Halbleiter, Entertainment und weitere industrielle Einsätze
