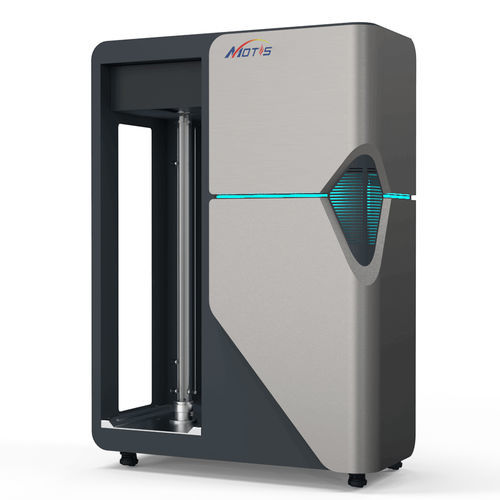

Geschwindigkeitsprüfanlage EFS

automatischBatterieFlammen

Das Prüfgerät für die Verbrennungsgeschwindigkeit von Gasen gemäß ISO 817 Anhang C dient zur Messung der Verbrennungsgeschwindigkeit von brennbaren Gasen im Gemisch mit Luft, wie z. B. Kältemittel, thermisches Entlüftungsgas von Lithium-Ionen-Batterien, durch Prüfung mit synthetisch nachgebildetem Gas. Das brennbare Gas wird in einem Tank mit Luft vorgemischt, und das homogene brennbare Gas-Luft-Gemisch wird in das 1.200 mm lange Glasrohr mit einem Innendurchmesser von 40 mm eingeführt und mit den am unteren Ende des Glasrohrs angebrachten Elektroden gezündet. Die Flamme breitet sich vom unteren zum oberen Ende mit einer konstanten Ausbreitungsgeschwindigkeit an der Flammenfront aus. Die Flammenausbreitung in der Röhre wird mit einer Hochgeschwindigkeitskamera aufgezeichnet, und die Bilder werden dann an den Computer übertragen, um die Flammenausbreitungsgeschwindigkeit zu messen und die Flammenfrontfläche zu berechnen. Die Verbrennungsgeschwindigkeit (Su) des brennbaren Gases erhält man, indem man das Volumen des verbrauchten Gemischs durch die Fläche der Flammenfront teilt. Die Gasbrenngeschwindigkeits-Prüfeinrichtung besteht aus - Hochtemperatur-Widerstandsbrenner mit einem Durchmesser von 40 mm und einer Länge von 1200 mm, Druckfestigkeit besser als 0,1 MPa. - 10L Vormischkammer, mit einer Druckbeständigkeit von nicht weniger als 1 MPa. - Druckmesssystem, Messbereich von -0,1 bis 0,3 MPa, Genauigkeit besser als 0,05% F.S. - Ausgestattet mit einem Druckentlastungsanschluss und einem speziellen Magnetventil für die Gasverteilung, mit einem Magnetventil mit einem Druckwiderstand von nicht weniger als 1,6 MPa und einer Ansprechgeschwindigkeit von nicht weniger als 10 ms. - Isolierte Thermoelemente des Typs K mit einem Durchmesser von 1,6 mm.
