Schwingungsanalysegerät für Maschinenüberwachung SWK1

für Maschinen-Zustandsüberwachungzur prädiktiven Wartungtragbar

Übersicht
ShakerWatch von Motionics ist ein iPad-basiertes, drahtloses Mess- und Analysegerät für Schwingungen, entwickelt für Vibrationssiebe und Shale Shaker. Es verwendet einen dreiachsigen Beschleunigungssensor mit Magnetfuß zur Befestigung an Messpunkten und erfasst Bewegungen in drei Richtungen. Bluetooth Low Energy-Verbindung eliminiert Kabel und Stecker und erhöht Sicherheit, Bedienkomfort und Robustheit.

Hauptfunktionen
ShakerWatch führt X-Y-Orbittests mit automatischer Berechnung von U/min (RPM), G-Kraft, Hub und Winkel durch. Das System unterstützt zudem Bump-Tests, Seitenverschiebungsmessungen und Schwingungsprüfungen der Tragstruktur zur Bewertung der Shaker-Leistung und des Maschinenzustands.

Produktübersicht & Demo
Produktübersichts- und Demovideos zeigen typische Prüfabläufe, einschließlich Orbit-Tests, Bump-Tests und Batteriewechsel. Diese Ressourcen helfen Technikern, Inspektionen zu standardisieren und Ergebnisse effizient zu interpretieren.

Software

• ShakerWatch iPad-App (Verbindung zum drahtlosen dreiachsigen Beschleunigungssensor)
• Drahtlose Übertragung des Vibrationssignals (BLE)
• Automatische Neigungswinkel-Kompensation des Sensors
• Orbit-Test mit automatischer Berechnung von RPM, G-Kraft, Hub und Winkel
• Interaktives Zeitbereichssignal, FFT-Spektrum und X-Y-Orbit-Plot (G Motion Plot)
• Farbkodierte Seitendislokations-Tests für schnelle Beurteilung
• Bump-Test mit automatischer Erkennung der dominanten Frequenz
• Anhängen von Testfotos und Notizen zu Prüfaufzeichnungen
• Automatische PDF-Testbericht-Erstellung
• Lokale Datenbank und Prüfaufzeichnungs-Manager
• Export der Prüfdaten nach Excel und PDF

Lieferumfang

• ShakerWatch drahtloser Beschleunigungssensor
• CR2477 Knopfzellen ×2
• Bedienungsanleitung

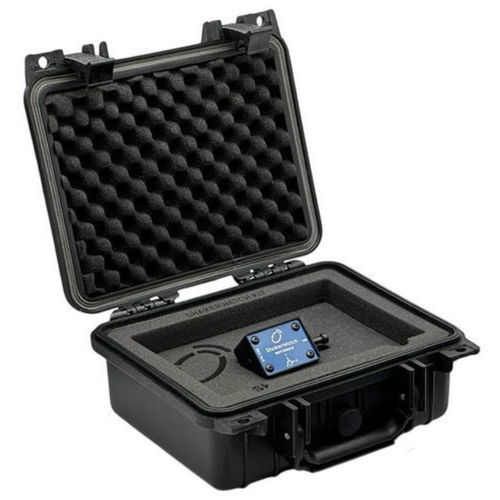

• Schutzetui für ShakerWatch
• ShakerWatch iPad-Anwendung
• Optional: iPad mit Schutzhülle
• Optional: 3 Jahre Erweiterte Garantie

Technische Spezifikation
ShakerWatch — Spezifikation
Beschleunigungssensor-Typ: dreiachsig
Messbereich: ±40g
Resonanzfrequenz: ≈5500 Hz
Abtastrate: 500–4000 Hz (einstellbar)
Datenblockgröße: 256–4096 Samples (einstellbar)
Konnektivität: Bluetooth Low Energy (BLE)
Datenübertragungsreichweite: 98 ft (30 m)
Gewicht: 172 g (0,380 lb)
Abmessungen: 81 × 52 × 40 mm (3,2" × 2,0" × 1,6")
Betriebstemperatur: -20 bis 60 °C (-4 bis 140 °F)
Schutzart: IP66
Magnetfuß: rund, 35 lb (15,88 kg) Zugkraft
Batterie: Lithium CR2477 3V (wechselbar)
Batterielebensdauer: ~500 Stunden
Software-Kompatibilität: iPadOS

Technische Merkmale

• Beschleunigungssensor: dreiachsig
• Messbereich: ±40g
• Abtastrate: 500–4000 Hz (einstellbar)
• Datenblockgröße: 256–4096 Samples (einstellbar)
• Konnektivität: Bluetooth Low Energy (BLE)
• Übertragungsreichweite: 98 ft (30 m)
• IP-Schutzklasse: IP66
• Batterietyp: CR2477 (wechselbar), Laufzeit ~500 h
• Gewicht: 172 g; Abmessungen: 81 × 52 × 40 mm
• Software: ShakerWatch iPad-App (iPadOS)
